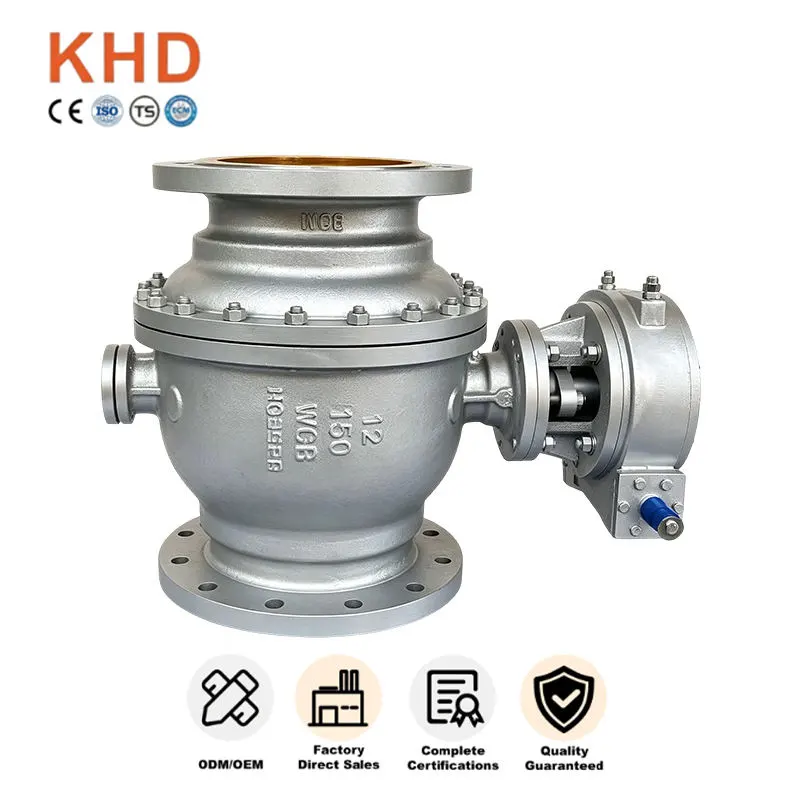

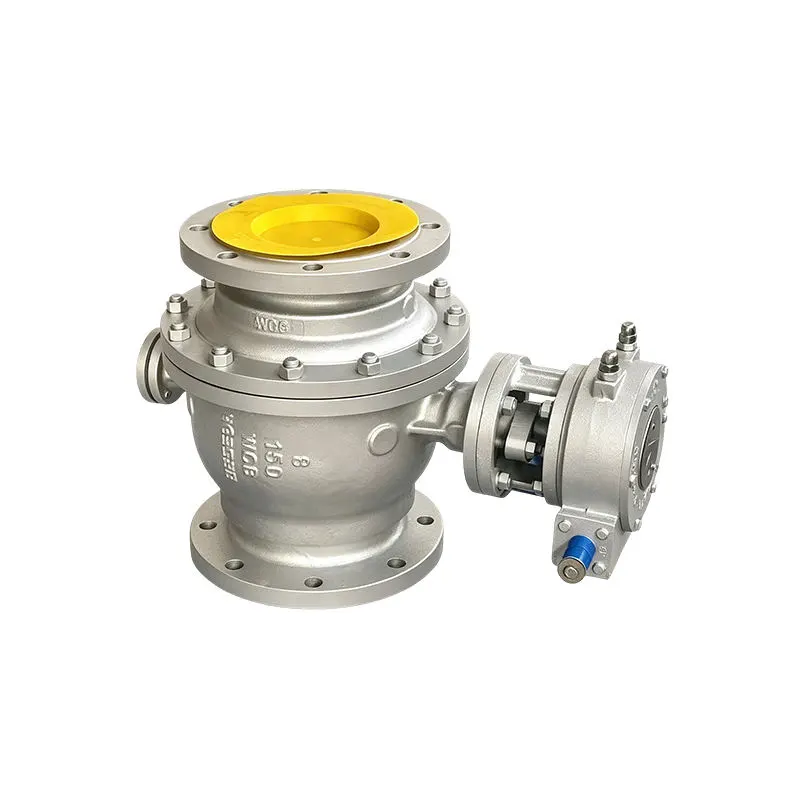

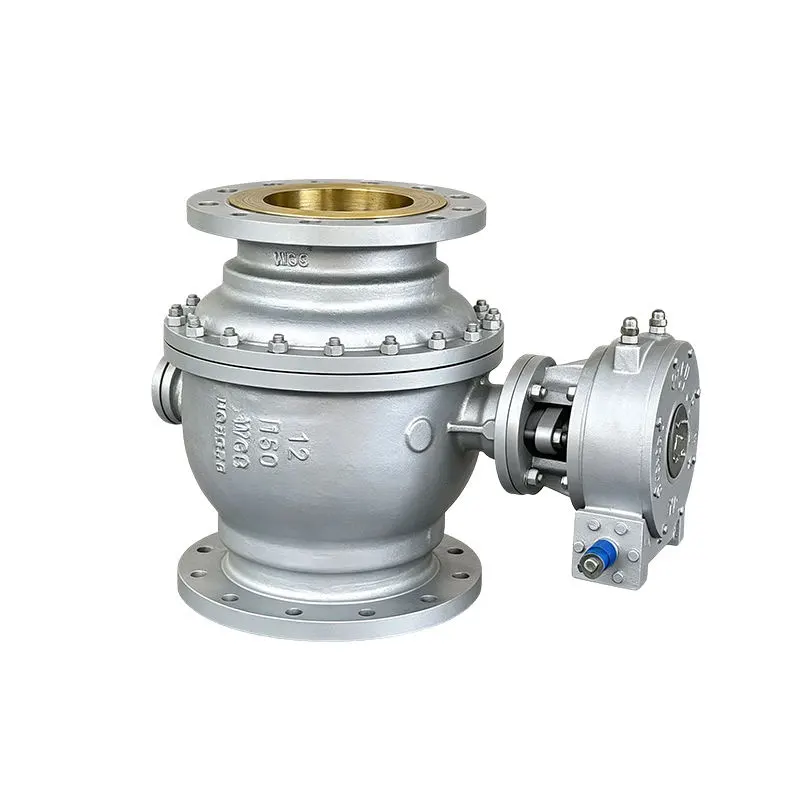

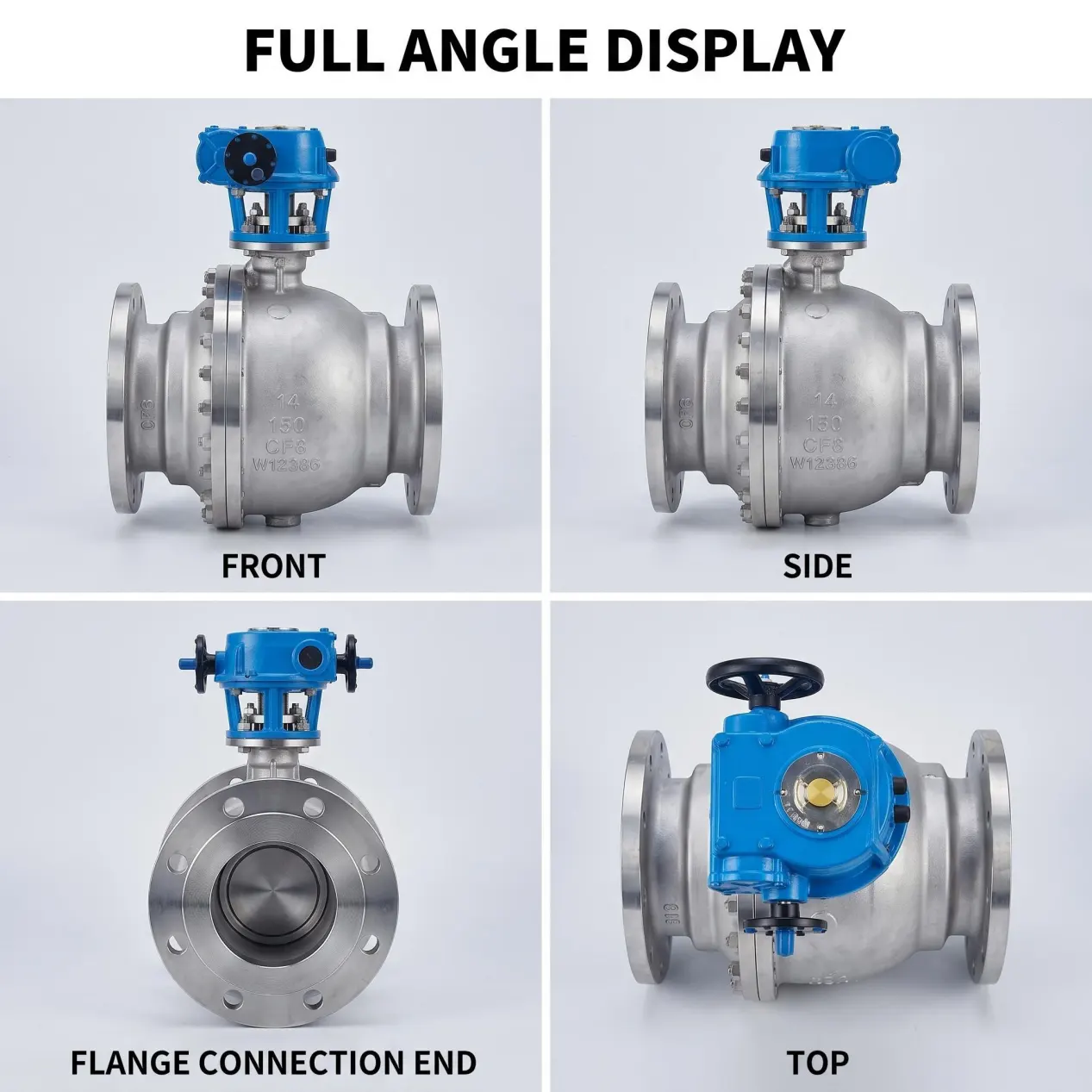

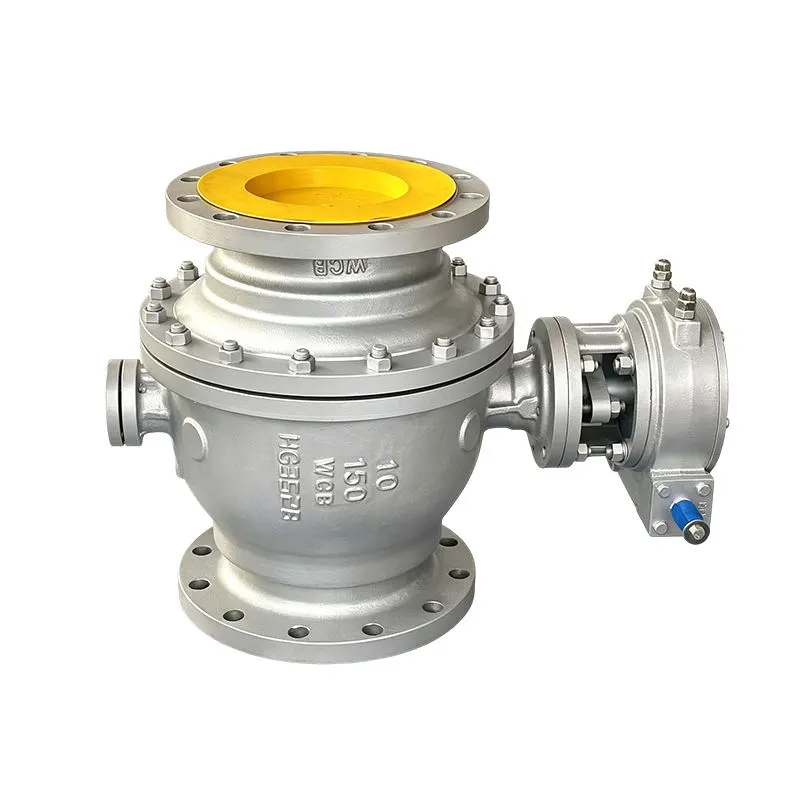

WCB الكربون الصلب صمام الكرة الثابتة

إن الصمام الكروي الثابت المصنوع من الفولاذ الكربوني WCB هو صمام صناعي للخدمة الشاقة مصمم لعزل خطوط الأنابيب والتحكم في التدفق، ويتم تصنيعه بواسطة Huadu Valve Group. إنها تعتمد تصميم الكرة الثابتة على مرتكز الدوران والمواد الفولاذية الكربونية A216 WCB، وهي مناسبة تمامًا لظروف عمل خطوط الأنابيب الحرجة ذات الضغط العالي.

يعمل هذا الصمام الصناعي بشكل موثوق في ظل خدمة الضغط العالي المستمرة وتشغيل الدورة الطويلة، ويتم اختياره على نطاق واسع للمشاريع التي تكون فيها سلامة الختم وعمر الخدمة الطويل من المتطلبات الأساسية.

المواد الخام والمزايا الهيكلية

هيكل من الفولاذ الكربوني الممتاز A216 WCB

يتم تصنيع الصمام الكروي الثابت من الفولاذ الكربوني WCB من الفولاذ الكربوني A216 WCB، مما يوفر المزايا الأساسية التالية:

- قوة ميكانيكية عالية ومقاومة ممتازة للصدمات

- قدرة جيدة على التكيف مع درجات الحرارة ضد ارتفاع الضغط ومطرقة الماء

- سمك جدار كافٍ لخدمة فئة الضغط العالي

- فحص الصب الصارم للقضاء على العيوب الداخلية والسطحية

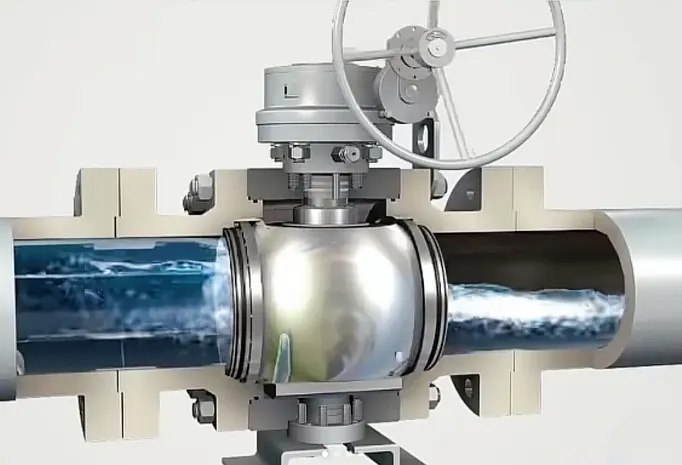

هيكل كروي ثابت مثبت على مرتكز الدوران

يختلف تصميم الكرة الثابتة على مرتكز الدوران عن الصمامات الكروية العائمة العادية، حيث ينقل معظم حمل ضغط خط الأنابيب إلى أعمدة الدعم العلوية والسفلية. تظل الكرة ثابتة في موضعها، لذا فإن مقاعد الصمام لا تتحمل سوى الحد الأدنى من قوة الاتصال. إنه يقلل بشكل كبير من تآكل المقعد حتى مع دورات الفتح والإغلاق المتكررة تحت ضغط عالٍ مستمر. يمنع الختم المستقر ثنائي الاتجاه التسرب بغض النظر عن اتجاه الضغط، مما يحسن سلامة النظام لحلقات العمليات الحرجة.

البناء الأمثل للختم والسلامة

تم تجهيز مجموعة المقعد العائمة المحملة بنابض لصمام الكرة الثابت المصنوع من الفولاذ الكربوني WCB. تعوض النوابض المدمجة التآكل البسيط بعد آلاف العمليات للحفاظ على أداء الإغلاق المحكم. يعمل الجذع المضاد للانفجار كميزة أمان قياسية ضد ارتفاع الضغط المفاجئ. تعمل التعبئة متعددة الطبقات من الجرافيت على تقليل الانبعاثات المتسربة حول الفجوات الجذعية. تتم مطابقة جميع مكونات الختم خصيصًا لوسائط العمل ذات الضغط العالي ودرجة الحرارة المتوسطة بدلاً من قطع الغيار العامة.

السمات الرئيسية

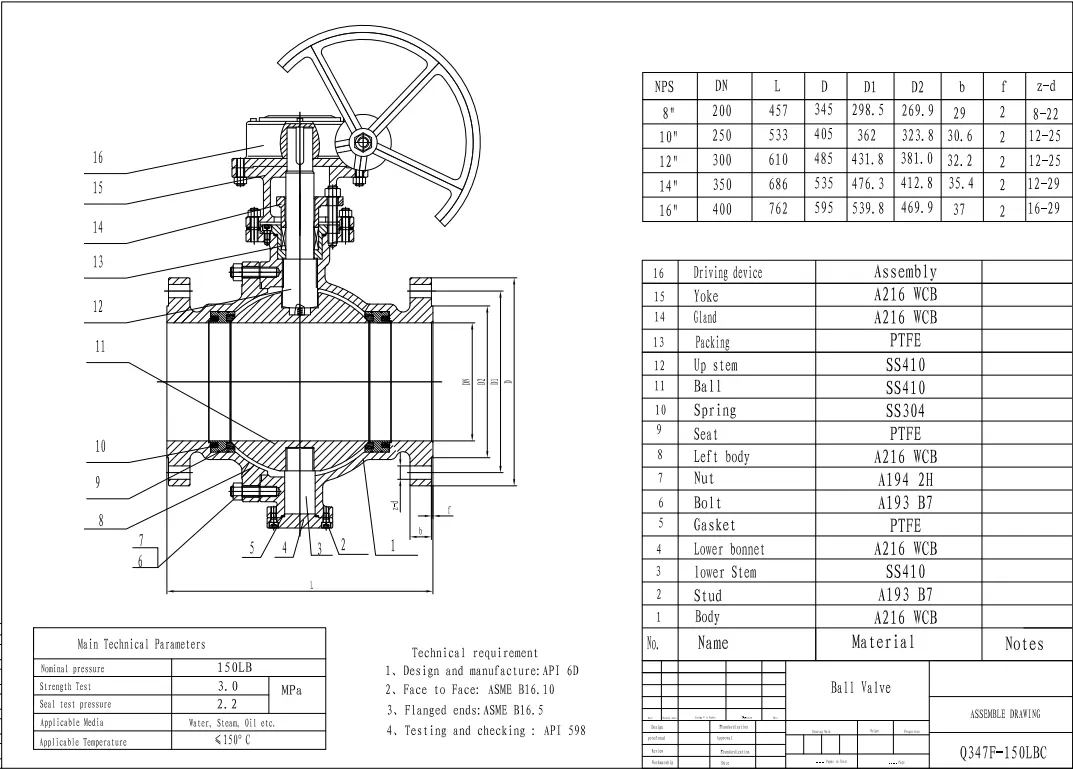

المواصفات الفنية

المعلمات القياسية

الحجم: DN50-DN1200

تصنيف الضغط: Class150-Class2500

المواد: فولاذ كربوني A216 WCB

الهيكل: صمام كروي ثابت مثبت على مرتكز الدوران

نطاق درجة الحرارة: -29 درجة مئوية ~ 425 درجة مئوية

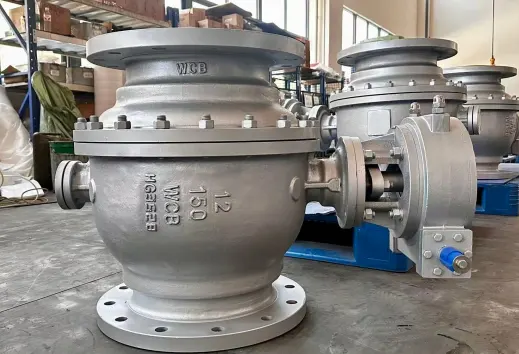

عملية التصنيع

يمر الصمام الكروي الثابت من الفولاذ الكربوني WCB عبر:

- إنتاج صب A216 WCB المؤهل

- المعالجة الحرارية لخاصية المواد مستقرة

- التصنيع باستخدام الحاسب الآلي الدقيق لختم الأسطح

- التجميع مع مكونات الختم والمحرك المطابقة

ميزات الأداء

- هيكل مرتكز الدوران منخفض التآكل لخدمة ركوب الدراجات بشكل متكرر

- إغلاق محكم ثنائي الاتجاه موثوق به

- انخفاض معدل فشل المقعد تحت الضغط العالي المستمر لخط الأنابيب

- متوافق مع خيارات المحرك المتعددة: تروس يدوية، هوائية، كهربائية

- مصمم لخدمة العزل الكامل الفتح/الإغلاق الكامل

مجالات التطبيق

صناعة النفط والغاز

يتم تطبيق الصمام الكروي الثابت من الفولاذ الكربوني WCB على نطاق واسع في:

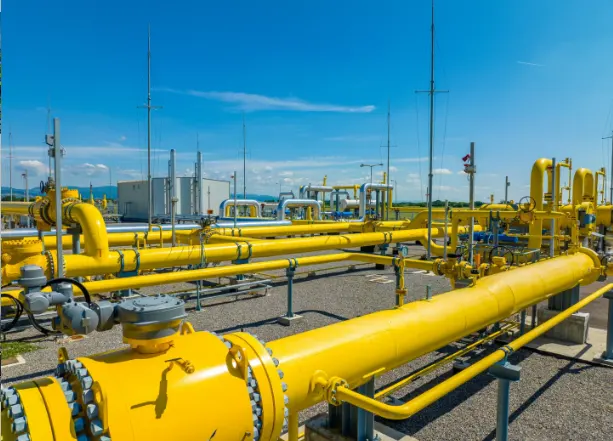

- خطوط الأنابيب الرئيسية لنقل الغاز الطبيعي

- خطوط معالجة تكرير النفط

- مرافق نقل النفط الخام

- أنظمة أنابيب محطات تجميع الغاز

صناعة البتروكيماويات

- حلقات معالجة البتروكيماويات ذات الضغط العالي

- وحدة معالجة خطوط أنابيب العزل الرئيسية

- دوائر سوائل متوسطة الحرارة غير قابلة للتآكل وخفيفة التآكل

صناعة الطاقة

- أنابيب العملية الرئيسية لمحطة توليد الكهرباء

- أنظمة حلقات المصانع الصناعية الثقيلة

المشاريع الصناعية العامة

- حزم خطوط أنابيب مشروع EPC الجديدة

- أعمال تجديد وتحديث خطوط الأنابيب الحالية

- المواقع الصناعية التي يصعب الوصول إليها للصيانة ومتطلبات السلامة العالية

مراقبة الجودة ودعم مشتريات المشروع

باعتبارنا شركة تصنيع صمامات معتمدة حاصلة على شهادات ISO وCE وAPI، يخضع كل صمام كروي ثابت من الفولاذ الكربوني WCB لاختبارات المصنع الكاملة قبل الشحن، بما في ذلك اختبار الغلاف الهيدروستاتيكي واختبار إغلاق المقعد وفحص الأبعاد. يتم تنفيذ اختبار القطعة الكاملة للصمامات كبيرة الحجم للخدمة الشاقة دون فحص العينات. يتم التحقق من المواد الخام وفحص الصب والإشراف على التجميع واختبار الصمامات النهائية خلال سير عمل الإنتاج بالكامل. يمكن تقديم شهادات اختبار المواد وتقارير التفتيش لتقديم العطاء وقبول الموقع.

تتوفر خيارات تكوين مرنة وفقًا لظروف العمل في الموقع، وتغطي درجات الضغط المتنوعة، ومجموعات مواد الختم، وأوضاع التشغيل المتعددة. يدعم MOQ المرن اختبار العينات وإمدادات المخزون الصغيرة وطلبات المشاريع المجمعة كبيرة الحجم. يتم تصدير الصمامات الكروية الثابتة WCB التابعة لمجموعة Huadu Valve Group عالميًا وتحصل على طلبات متكررة من العملاء الصناعيين في جميع أنحاء العالم.

كيف تم تصميم المقعد وسدادات الجذع لضمان متانة الموقع في العالم الحقيقي؟

نحن نستخدم تصميم المقعد العائم المحمّل بنابض لهذا الصمام الكروي الثابت. النوابض الداخلية تحافظ على ضغط المقعد على سطح الكرة. عندما يحدث تآكل بسيط بعد آلاف العمليات، يمكن للينابيع تعويض الفجوات الصغيرة، والحفاظ على أداء إغلاق جيد بمرور الوقت. تم بناء الهيكل الجذعي المضاد للانفجار كميزة أمان قياسية. في ظل ارتفاع ضغط خط الأنابيب غير المتوقع، فإنه يمنع الجذع من الانفجار. تم تجهيز تعبئة الجرافيت متعددة الطبقات لإغلاق الجذع، لوقف الانبعاثات الهاربة الصغيرة حول فجوة الجذع. أجزاء الختم هذه ليست قطع غيار رخيصة عامة؛ يتم اختيارها لتتناسب مع ظروف العمل ذات الضغط العالي ودرجة الحرارة المتوسطة.
