لماذا يعتبر الصمام الكروي ذو الختم الصلب خيارًا موثوقًا للتحكم في التدفق في درجات الحرارة العالية والضغط العالي

ملخص المقال: A صمام الكرة الأرضية الصلب الختمتم تصميمه لأنظمة الأنابيب الصناعية حيث يعد الإغلاق الموثوق، وتنظيم التدفق الدقيق، ومقاومة درجات الحرارة العالية، والمتانة على المدى الطويل أمرًا ضروريًا. مع الختم من المعدن إلى المعدن وأسطح الختم الصلبة، فإن هذا الصمام مناسب بشكل خاص للخدمات المطلوبة التي تشمل البخار والزيت والغاز والوسائط الكاشطة والسوائل الصناعية عالية الضغط.هوادوتوفر حلول Hard Seal Globe Valve المصممة هندسيًا بمواد هيكلية متعددة وفئات الضغط وخيارات الاتصال وطرق التشغيل للتطبيقات الصناعية المتنوعة.

جدول المحتويات

• ما هو صمام الكرة الأرضية الصلب الختم؟
• كيف يعمل صمام الكرة الأرضية الصلب؟
• ما هي الميزات الرئيسية؟
• ما هي المواصفات الفنية التي يجب على المشترين مراعاتها؟
• الختم الصلب والصمام الكروي ذو الختم الناعم: ما الفرق؟
• أين يتم استخدام صمامات الكرة الأرضية الصلبة؟
• كيف يجب عليك اختيار الصمام المناسب؟
• لماذا تعتبر Huadu شركة مصنعة للصمامات؟
• الأسئلة المتداولة
• خاتمة

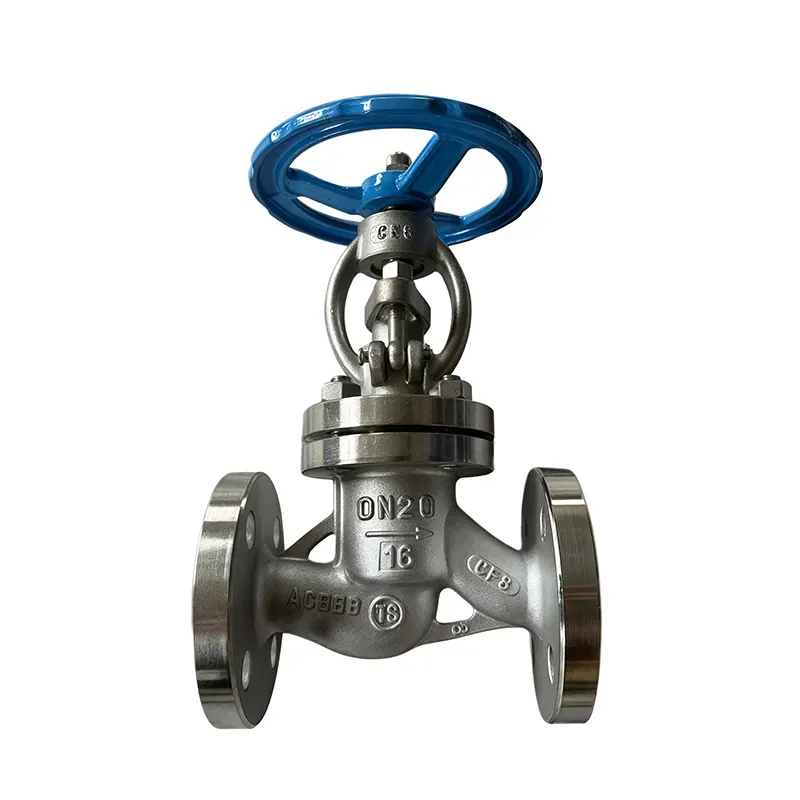

ما هو صمام الكرة الأرضية الصلب الختم؟

إن صمام الكرة الأرضية ذو الختم الصلب هو صمام صناعي للتحكم في التدفق يستخدم هيكل مانع للتسرب من المعدن إلى المعدن بدلاً من الاعتماد بشكل أساسي على مواد مانعة للتسرب ناعمة. تقوم Huadu بتطوير هذا النوع من الصمامات لبيئات خطوط الأنابيب الصعبة حيث يمكن أن تؤدي درجة الحرارة والضغط والتآكل والتشغيل المتكرر إلى وضع ضغط كبير على مكونات الختم التقليدية.

يستخدم الصمام عمومًا جسمًا على شكل كرة أرضية وقرصًا متحركًا ينتقل باتجاه المقعد أو بعيدًا عنه. تسمح هذه الحركة للصمام بأداء وظيفتين مهمتين: إيقاف تدفق خط الأنابيب وتنظيم معدل التدفق. بالمقارنة مع صمام العزل البسيط، يوفر التكوين الكروي تحكمًا أفضل في حركة السوائل.

بالنسبة للخدمات المطلوبة، يمكن أن تكون أسطح الختم صلبة باستخدام الأقمار الصناعية أو غيرها من المواد المناسبة المقاومة للتآكل. يساعد هذا البناء على تقليل التدهور الناتج عن الاحتكاك والتآكل وتشغيل درجة الحرارة العالية.

وفقاً لمواصفات المنتج، يمكن تكوين الصمام الكروي ذو الختم الصلب من Huadu بهيكل من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، وفئات ضغط متعددة، وطرق تشغيل متعددة، مما يجعله قابلاً للتكيف مع المشاريع الصناعية المختلفة.

كيف يعمل صمام الكرة الأرضية الصلب؟

مبدأ التشغيل بسيط ولكنه فعال للغاية. عند فتح الصمام، يتحرك القرص بعيدًا عن المقعد، مما يخلق ممرًا للتدفق. عندما تحرك العجلة اليدوية أو المشغل أو آلية التشغيل الجذع في الاتجاه المعاكس، يقترب القرص من المقعد ويقيد التدفق تدريجيًا.

يؤدي الاتصال من المعدن إلى المعدن بين القرص والمقعد إلى إنشاء واجهة الختم الأساسية. عند تصميمها وتصنيعها بشكل صحيح، يمكن للأسطح الصلبة أن توفر مقاومة قوية ضد التآكل والتآكل أثناء الخدمة الصعبة.

يتضمن تسلسل التشغيل النموذجي ما يلي:

1. يقوم المشغل بتدوير العجلة اليدوية أو تنشيط المشغل المحدد.
2. ينقل الجذع قوة التشغيل إلى قرص الصمام.
3. يتحرك القرص بالنسبة للمقعد للتحكم في مرور التدفق.
4. عندما يصل القرص إلى المقعد، تقوم الأسطح المعدنية المانعة للتسرب بإيقاف التشغيل.
5. عند إعادة فتحه، يتحرك القرص بعيدًا عن المقعد لاستعادة تدفق خط الأنابيب.

هذه الحركة الخطية التي يمكن التحكم فيها هي أحد أسباب اختيار الصمامات الكروية بشكل متكرر عندما تكون القدرة على العزل والاختناق مطلوبة.

ما هي الميزات الرئيسية؟

يجب اختيار الصمام الكروي ذو الختم الصلب عالي الجودة وفقًا لظروف التشغيل الفعلية بدلاً من مجرد حجمه الاسمي. تؤثر العديد من خصائص التصميم بشكل مباشر على الموثوقية وعمر الخدمة.

1. الختم الصلب من المعدن إلى المعدن

تم تصميم هيكل الختم الصلب لبيئات التشغيل الصعبة. يمكن أن توفر أسطح الختم الصلبة مقاومة أفضل للتآكل والتآكل والتدهور المرتبط بدرجات الحرارة مقارنة بالعديد من مواد الختم الناعمة التقليدية.

2. القدرة على تحمل درجات الحرارة العالية

يسرد Huadu نطاق درجة حرارة يتراوح بين -29 درجة مئوية إلى 425 درجة مئوية تقريبًا للتكوين المشار إليه. وهذا يجعل الصمام مناسبًا للعديد من الخدمات الصناعية التي تشمل الماء الساخن والبخار وسوائل المعالجة وغيرها من الوسائط ذات درجة الحرارة المرتفعة.

3. فئات الضغط المتعددة

المنتج متوفر عبر فئات الضغط بما في ذلك الفئات 150 و300 و600 و900 و1500. وهذا يمنح مهندسي المشروع مرونة أكبر عند مطابقة الصمام مع متطلبات ضغط خط الأنابيب.

4. التشغيل المرن

اعتمادًا على المشروع، يمكن تكوين التشغيل من خلال عجلة يدوية، أو آلية تروس، أو مشغل كهربائي، أو مشغل هوائي، أو مشغل هيدروليكي.

5. خيارات المواد المقاومة للتآكل

تعتبر تكوينات الفولاذ المقاوم للصدأ مناسبة للتطبيقات التي تكون فيها مقاومة التآكل مهمة. يمكن أن توفر إصدارات الكربون الصلب حلاً اقتصاديًا للوسائط الصناعية المتوافقة.

ما هي المواصفات الفنية التي يجب على المشترين مراعاتها؟

بالنسبة للمشتريات الصناعية، يجب مراجعة المواصفات الفنية معًا بدلاً من تقييمها بشكل فردي. يلخص الجدول التالي المعلمات الأساسية المرتبطة بتكوين Huadu المشار إليه.

ملحوظة:يجب دائمًا تأكيد المواصفات الفعلية مقابل ورقة بيانات المشروع والمعايير المطبقة والخصائص المتوسطة وتقييم درجة حرارة الضغط والوثائق الفنية للشركة المصنعة قبل الشراء.

الختم الصلب والصمام الكروي ذو الختم الناعم: ما الفرق؟

تعد طريقة الختم أحد أهم العوامل عند اختيار الصمام الكروي. تم تصميم تصميمات الختم الصلب والختم الناعم لبيئات التشغيل المختلفة.

من الناحية العملية، قد يكون الختم الناعم مفيدًا عندما تكون ظروف التشغيل معتدلة ويتطلب الختم المحكم بشكل استثنائي. يصبح الختم الصلب أكثر جاذبية عندما يشتمل خط الأنابيب على درجة حرارة عالية، أو ضغط مرتفع، أو جزيئات كاشطة، أو عملية صناعية متكررة.

أين يتم استخدام صمامات الكرة الأرضية الصلبة؟

إن القدرة على تحمل الظروف الصعبة تجعل تقنية Hard Seal Globe Valve مناسبة لمجموعة واسعة من الأنظمة الصناعية.

• مصانع البتروكيماويات:يستخدم للتحكم في سوائل العملية والهيدروكربونات والوسائط ذات درجة الحرارة العالية.
• توليد الطاقة:مناسبة للبخار وخطوط المعالجة الأخرى ذات درجة الحرارة العالية.
• تعدين:مفيد عندما تؤدي درجات الحرارة المرتفعة وظروف التشغيل الكاشطة إلى تآكل إضافي للصمام.
• النفط والغاز:ينطبق على عزل السوائل الصناعية وأنظمة التحكم في التدفق عندما يكون الضغط المحدد وتقييمات المواد مناسبة.
• معالجة المياه:يمكن دمجها في خطوط أنابيب المياه الصناعية والسوائل العملية.
• المعالجة الصناعية العامة:مناسب للمياه والزيت والغاز والبخار والسوائل الصناعية المتوافقة.

يجب دائمًا مطابقة الصمام الصحيح مع الوسط الفعلي ودرجة الحرارة والضغط ومعدل التدفق وخصائص التآكل ومتطلبات التثبيت.

كيف يجب عليك اختيار الصمام المناسب؟

يمكن أن يؤدي اختيار الصمام الصناعي حسب قطر الأنبوب فقط إلى حدوث مشكلات في الأداء. يجب على فرق المشتريات والمهندسين تقييم بيئة التشغيل بأكملها.

خذ بعين الاعتبار العوامل التالية:

1. واسطة:تحديد ما إذا كان خط الأنابيب يحمل الماء أو البخار أو النفط أو الغاز أو المواد الكيميائية أو السوائل الكاشطة.
2. درجة حرارة التشغيل:تأكد من درجات الحرارة العادية والحد الأقصى.
3. ضغط العمل:حدد فئة الضغط التي تلبي متطلبات التصميم الفعلية.
4. الحجم الاسمي:مطابقة حجم الصمام مع خط الأنابيب وخصائص التدفق المطلوبة.
5. مادة الجسم:النظر في التآكل ودرجة الحرارة والضغط والمتطلبات الميكانيكية.
6. مادة المقعد والقرص:حدد المواد الصلبة أو مواد الختم الأخرى وفقًا لشروط الخدمة.
7. اتصال النهاية:تحقق من متطلبات الحافة أو الخيوط أو اللحام التناكبي أو اللحام بالمقبس.
8. يشتغل:تحديد ما إذا كان التشغيل اليدوي أو الآلي مطلوبًا.
9. الاختبارات والمعايير:تأكد من متطلبات التصميم والفحص المعمول بها قبل الطلب.

يمكن لمصنع الصمام المؤهل أن يساعد المهندسين في تقييم هذه المتغيرات واختيار التكوين المناسب بدلاً من التعامل مع الصمام كمكون قياسي جاهز للاستخدام.

لماذا تعتبر Huadu شركة مصنعة للصمامات؟

بالنسبة للمشترين الصناعيين، فإن قدرة المورد لا تقل أهمية عن مواصفات المنتج. تدمج Huadu Valve Group خدمات تصميم الصمامات والصب والتصنيع باستخدام الحاسب الآلي والتجميع والاختبار والتوريد لتطبيقات الصمامات الصناعية.

وفقًا لمعلومات الشركة المنشورة، تتمتع Huadu بأكثر من 11 عامًا من الخبرة في الإنتاج، ومنشأة تصنيع تغطي حوالي 25,333 مترًا مربعًا، وقدرة إنتاجية سنوية تتجاوز 30,000 وحدة، ومعدل مؤهل للمنتج النهائي يبلغ 99.8%.

وتشمل قدراتها التصنيعية ما يلي:

• التصنيع باستخدام الحاسب الآلي الدقة
• صب وتجميع الصمامات
• الاختبارات الهيدروستاتيكية والهوائية
• إنتاج الصمامات ذات درجة الحرارة العالية والمنخفضة
• حلول الصمامات المخصصة
• تصنيع المعدات الأصلية وأوديإم

تذكر Huadu أيضًا أنه يتم توريد منتجات الصمامات الخاصة بها إلى الأسواق الدولية واستخدامها في مجالات النفط وتكرير النفط والغاز الطبيعي والمعالجة الكيميائية وتوليد الطاقة ومعالجة المياه والمعادن والتعدين والقطاعات الصناعية الأخرى.

للمشترين الذين يبحثون عن أصمام الكرة الأرضية الصلب الختم، يمكن أن يساعد تقييم القدرة التصنيعية وإمكانية تتبع المواد واختبار الضغط والمعايير المطبقة والدعم الفني في تقليل مخاطر الشراء وتحسين موثوقية التشغيل على المدى الطويل.

الأسئلة المتداولة

ما هي الميزة الرئيسية لصمام الكرة الأرضية الصلب الختم؟

الميزة الرئيسية هي هيكل الختم من المعدن إلى المعدن، والذي يمكن أن يوفر مقاومة قوية لدرجة الحرارة العالية، والضغط، والتآكل، والتآكل عندما يتم تصميم الصمام بشكل صحيح للتطبيق.

هل يمكن استخدام صمام الكرة الأرضية الصلب للبخار؟

نعم. عادةً ما تكون الصمامات الكروية الصلبة والمحددة بشكل صحيح مناسبة لتطبيقات البخار الصناعي لأن أسطح الختم المعدنية الخاصة بها يمكنها تحمل ظروف درجات الحرارة المطلوبة. يجب التحقق من تصنيف درجة حرارة الضغط لكل تكوين محدد.

ما هي المواد المتاحة لصمامات الكرة الأرضية الصلبة؟

تعتمد خيارات المواد على النموذج والتطبيق. تسرد شركة Huadu حلول الفولاذ الكربوني والفولاذ المقاوم للصدأ، مع مكونات مثل A182 F316، وA182 F316L، و13Cr، وCF8M المتوفرة في التكوين المشار إليه.

ما هي فئات الضغط المتوفرة؟

يتم تقديم منتج Huadu المشار إليه في تكوينات الفئة 150 و300 و600 و900 و1500. يجب على المشترين تحديد فئة الضغط وفقًا لضغط تصميم خط الأنابيب والمعايير المطبقة.

هل يمكن أتمتة الصمام؟

نعم. بالإضافة إلى تشغيل العجلة اليدوية، تشتمل طرق التشغيل المتاحة على تشغيل التروس، والتشغيل الكهربائي، والتشغيل الهوائي، والتشغيل الهيدروليكي، اعتمادًا على التكوين المطلوب.

ما هي المعايير المرتبطة بهذا الصمام؟

تتضمن مواصفات المنتج المرجعية API 6D وASME B16.34 للتصميم، وASME B16.10 للأبعاد المباشرة، وASME B16.5 وASME B16.47 لمعايير الفلنجة، وAPI 598 للاختبار.

خاتمة

يمكن أن يكون الصمام الكروي ذو الختم الصلب حلاً فعالاً للتحكم في التدفق الصناعي حيث قد لا توفر مواد الختم الناعمة التقليدية المتانة المطلوبة. إن هيكل الختم من المعدن إلى المعدن، والأسطح الصلبة، وخيارات فئة الضغط الواسعة، والتوافق مع الوسائط المطلوبة يجعلها ذات قيمة خاصة في توليد الطاقة، والبتروكيماويات، والمعادن، والنفط والغاز، ومعالجة المياه، والتطبيقات الصناعية العامة.

بالنسبة لفرق المشتريات، يعتمد الاختيار الأفضل على ما هو أكثر من حجم الصمام. يجب تقييم المتوسط، ودرجة الحرارة، والضغط، وتوافق المواد، وتكوين الختم، ونوع الاتصال، والتشغيل، والمعايير، ومتطلبات الاختبار قبل الشراء. إذا كنت تبحث عن حل صمام صناعي موثوق به أو كنت بحاجة إلى مساعدة في اختيار صمام Hard Seal Globe المناسب لمشروع خط الأنابيب الخاص بك،اتصل بنالمناقشة متطلباتك الفنية وخيارات التخصيص وشروط التطبيق مع فريق Huadu.
