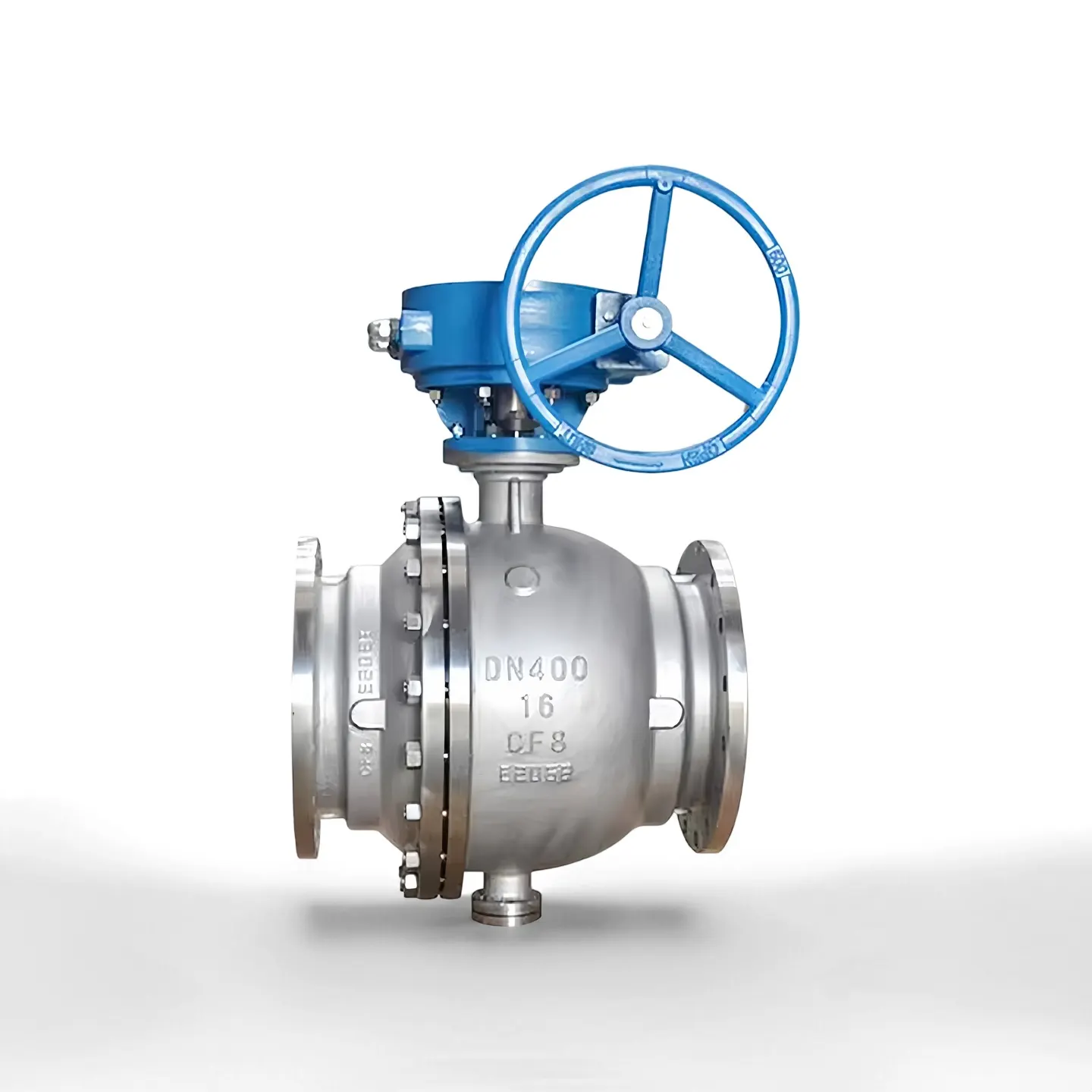

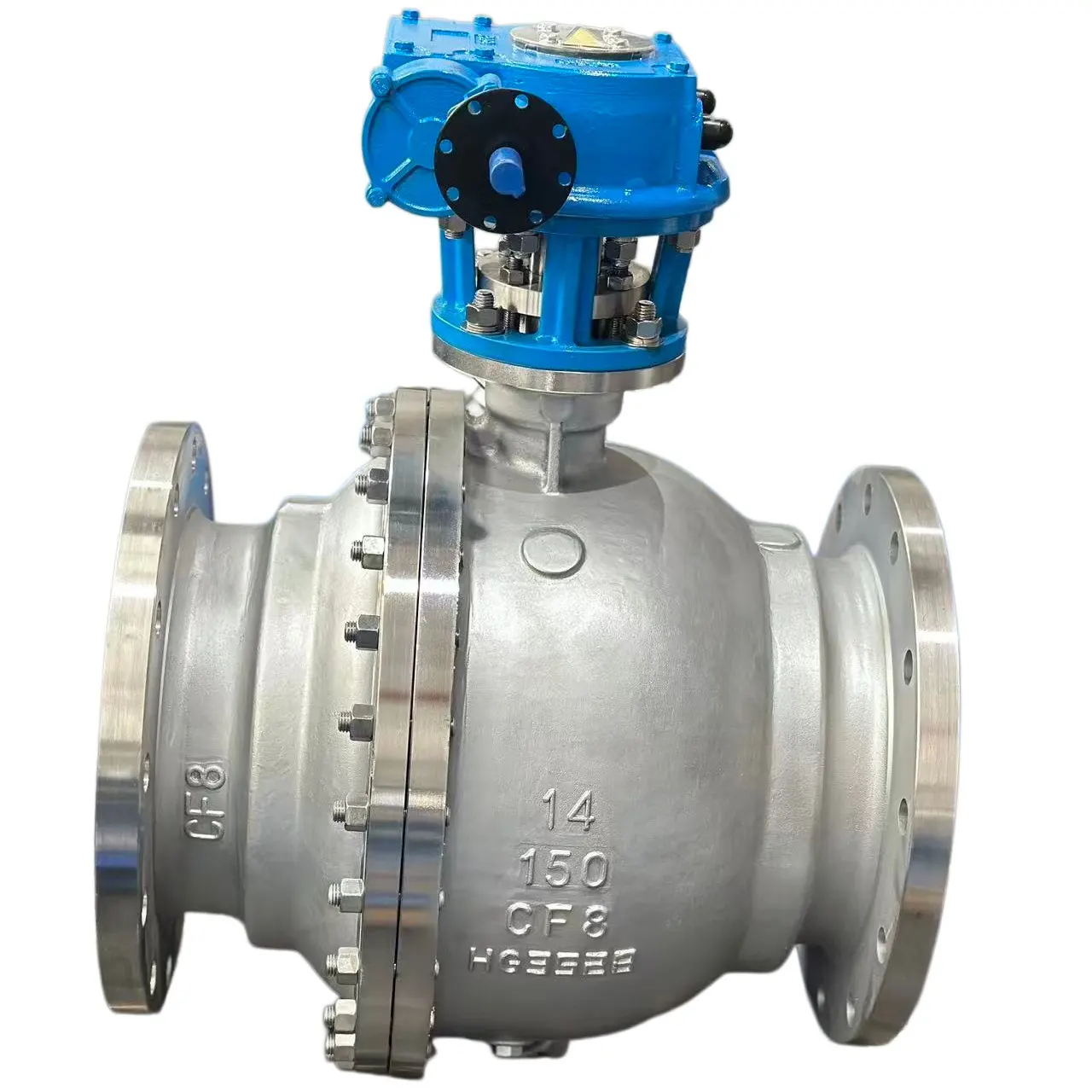

صمام كروي ثابت من الفولاذ المقاوم للصدأ صمام كروي ذو حواف مزورة

ميزات المنتج

- هيكل كروي ثابت مُثبت على مرتكز الدوران، مناسب لظروف العمل ذات التجويف الكبير والضغط العالي.

- جسم الصمام المطروق بمواد كثيفة وقوة ميكانيكية عالية وأداء جيد ضد التآكل.

- تصميم منفذ كامل، مقاومة تدفق صغيرة، سعة تدفق كبيرة، مناسب لتنظيف خطوط الأنابيب.

- المقعد العائم المزود بنابض يحقق إغلاقًا محكمًا ثنائي الاتجاه، ومعدل تسرب منخفض.

- تصميم جذعي مضاد للانفجار، مدمج في هيكل مضاد للكهرباء الساكنة وآمن للحريق يتوافق مع API 607.

- مقعد تخفيف ذاتي للضغط الزائد غير الطبيعي لتحسين سلامة التشغيل.

- عزم دوران تشغيل منخفض، يدعم دورات الفتح والإغلاق المتكررة من أجل خدمة مستقرة على المدى الطويل.

السمات الرئيسية

هيكل المنتج

هذا هو صمام كروي ثابت من الفولاذ المقاوم للصدأ صمام كروي ذو حواف مزورة. يتم دعم الكرة بواسطة أعمدة مرتكز الدوران العلوية والسفلية بدلاً من الطفو بقوة المقعد. تشتمل المكونات الرئيسية على جسم الصمام المطروق، وغطاء المحرك، والكرة الثابتة، وأعمدة مرتكز الدوران العلوية والسفلية، والمقاعد العائمة المحملة مسبقًا بنابض، والساق المضاد للانفجار، ونهايات توصيل الشفة، ووسادة التثبيت العلوية ISO 5211 للمحركات. يمكن توفير وظيفة الكتلة والتسييل المزدوجة عند الطلب. خيارات وجه الحافة: RF، RTJ.

- جسم الصمام / غطاء المحرك: الفولاذ المقاوم للصدأ A182 F304 / A182 F316L

- الكرة: الفولاذ المقاوم للصدأ المطروق، المطلي بالكروم الصلب أو الساتليت ذو الوجه الصلب

- الجذع: الفولاذ المقاوم للصدأ A182 F316

- ختم المقعد: PTFE / RPTFE للختم الناعم؛ ستيليت 6 من السبائك الصلبة للختم المعدني الصلب

- الحشية وحلقة O: FKM، PTFE، مخصصة لوسائط درجات الحرارة المختلفة

- البراغي: مسامير من الفولاذ المقاوم للصدأ B8/B8M

نطاق الضغط ودرجة الحرارة

-فئة الضغط: PN16-PN100، Class150-Class2500

-درجة حرارة العمل:

• إصدار الختم الناعم: -29 درجة مئوية ~ +200 درجة مئوية

• إصدار معدني متين الغلق: -29 درجة مئوية ~ +425 درجة مئوية

-معيار الاختبار: API 598، اختبار الغلاف 1.5 مرة للضغط المقدر؛ اختبار المقعد 1.1 مرة الضغط المقدر

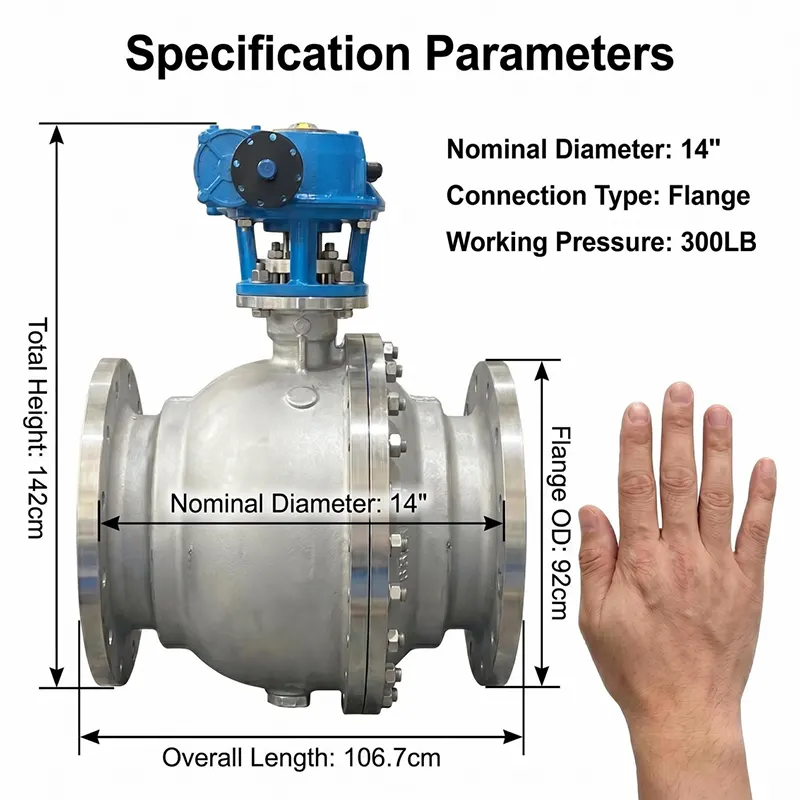

-نطاق الحجم: DN50-DN600 (NPS2"-NPS24")

أنواع العمليات

- يدوي: مشغل ترس دودي لمتطلبات عزم الدوران الكبيرة

- هوائي: مشغل هوائي مفرد/مزدوج الفعل، مع مفتاح حد وصمام الملف اللولبي

- كهربائي: مشغل كهربائي من نوع التشغيل والإيقاف أو تعديل للتحكم الآلي عن بعد

- التشغيل الهيدروليكي / الكهربائي الهيدروليكي متاح عند الطلب الخاص

جميع المحركات تناسب منصة التثبيت ISO 5211.

التطبيقات

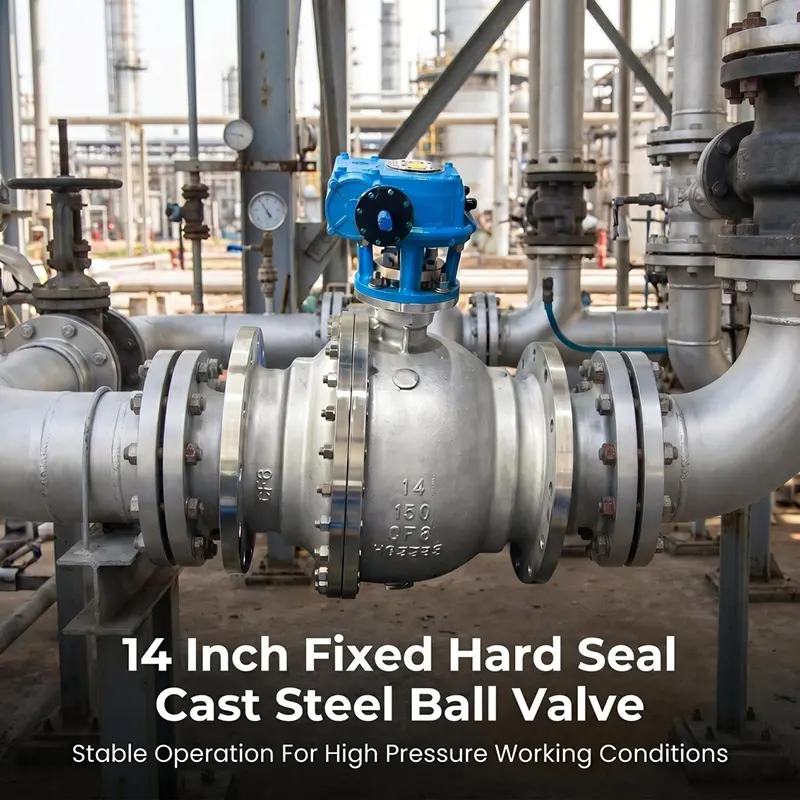

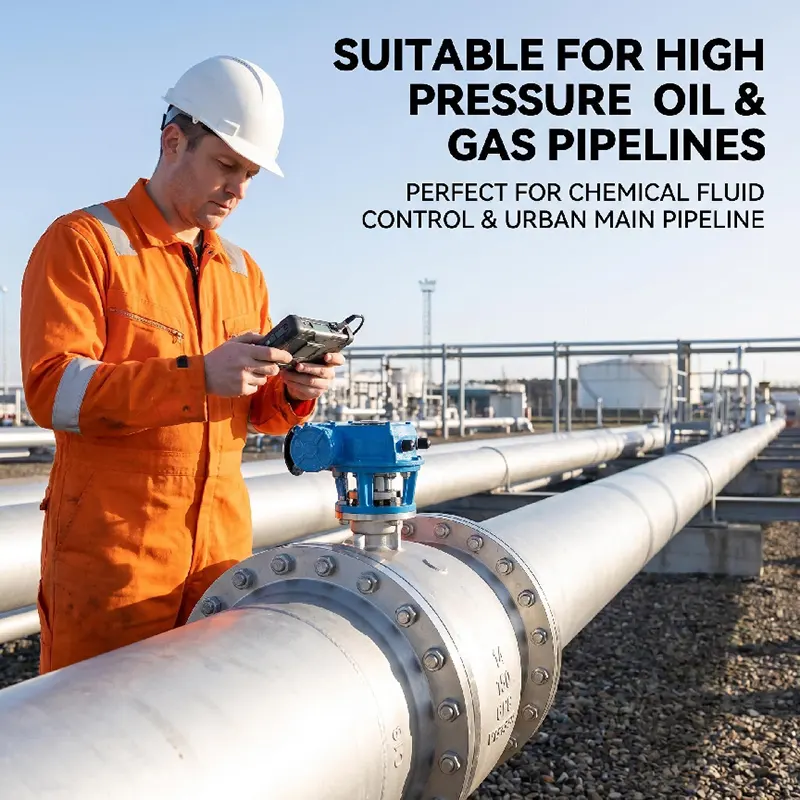

تم اعتماده على نطاق واسع لخدمة التشغيل والإيقاف والعزل للسائل والغاز والوسائط المسببة للتآكل. تستخدم بشكل رئيسي في خطوط أنابيب النفط والغاز لمسافات طويلة، ومصانع البتروكيماويات، والمعالجة الكيميائية، وتوليد الطاقة، ومعالجة المياه، والغاز الطبيعي المسال وغيرها من المشاريع الصناعية الثقيلة.

لماذا تختار صمام الكرة الثابت ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ؟

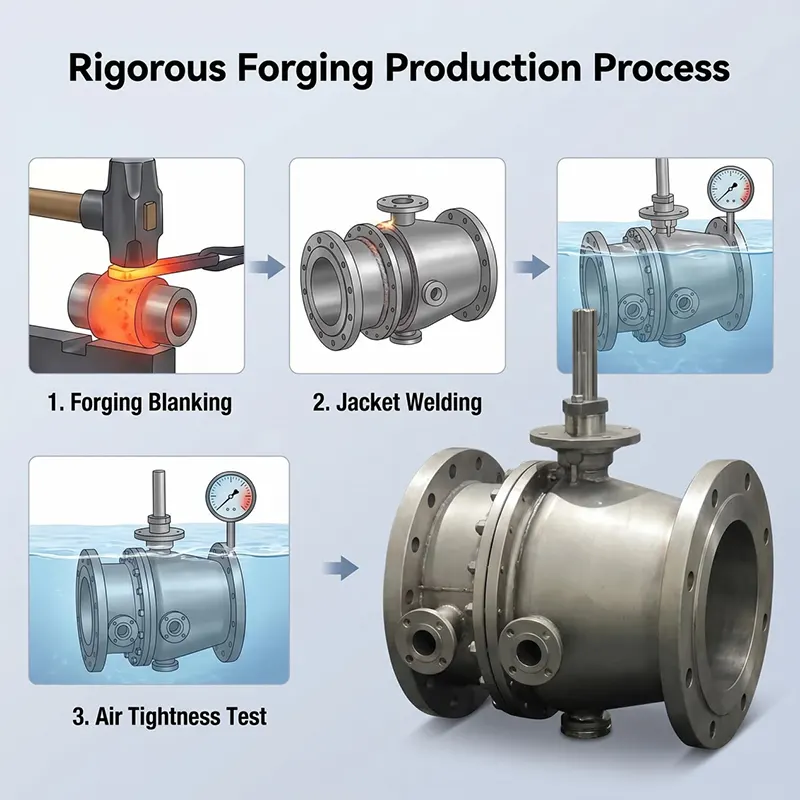

1. اعتماد عملية تزوير كاملة، المواد الداخلية مدمجة دون عيوب مسامية الصب، تناسب خط أنابيب عالي الضغط للخدمة الشاقة.

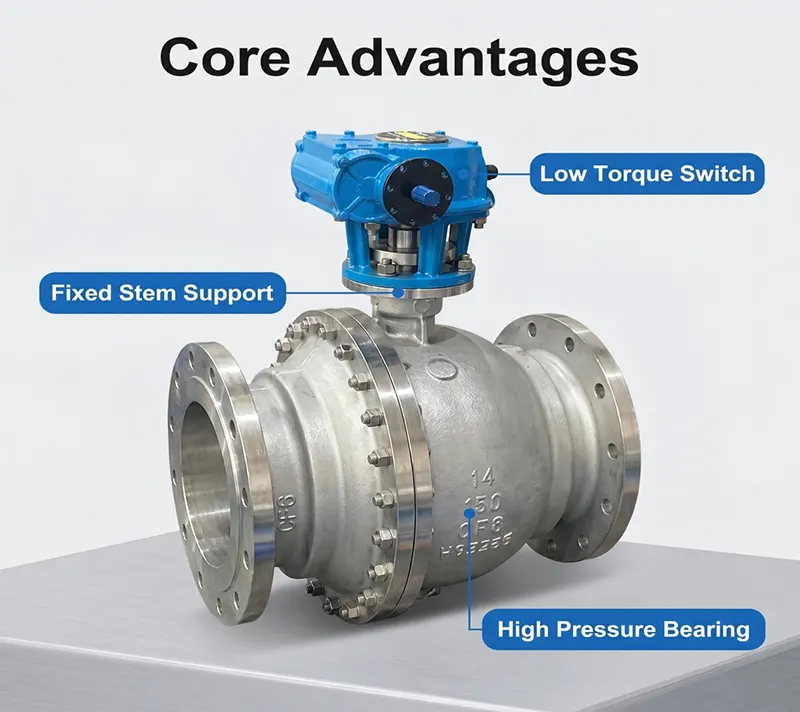

2. تصميم الكرة الثابتة مرتكز الدوران يقلل بشكل كبير من عزم الدوران التشغيلي لظروف العمل ذات الضغط العالي ذات الحجم الكبير.

3. فحص صارم للمواد الواردة، كل صمام يمر باختبار تسرب مقعد الهيدروستاتيكي والغازي الكامل قبل التسليم.

4. دعم إصدارين من الختم الناعم والختم الصلب المعدني لتتناسب مع درجات الحرارة المختلفة والمتطلبات المتوسطة.

5. نحن نقدم الدعم الفني الكامل ومراجعة الرسم وتوجيهات ما بعد البيع لمشروعك.

دليل الشراء

يرجى تقديم المعلومات أدناه عند إرسال الاستفسار:

1. الحجم الاسمي وفئة الضغط

2. متوسط ​​العمل، درجة حرارة العمل الفعلية

3. نوع الختم: ختم ناعم أو ختم معدني صلب

4. نوع التشغيل (ترس دودي / هوائي / كهربائي إلخ.)

5. معيار شفة ونوع وجه شفة (RF / RTJ)

6. متطلبات خاصة: مقاومة للحريق، وظيفة DBB، معالجة مضادة للتآكل وما إلى ذلك.

سيقدم مهندسنا الاقتراح المناسب وفقًا لحالة العمل الخاصة بك.

التعبئة والتغليف والشحن

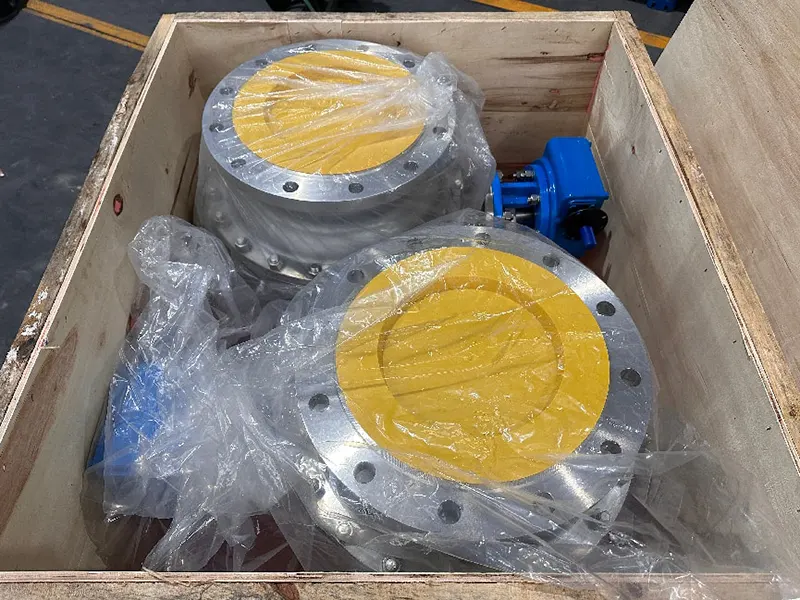

سيتم تنظيف كل صمام وحمايته قبل التعبئة. يتم إغلاق منافذ الصمامات بأغطية بلاستيكية للحفاظ على نظافة التجويف الداخلي. يتم تعبئة الصمامات في صناديق من الخشب الرقائقي الصلب مناسبة للشحن البحري. نحن نؤيد EXW، FOB، CIF، DAP وشروط التجارة الأخرى. يمكن تسليم البضائع إلى ميناء بحري أو مستودع معين.

تصنيع المعدات الأصلية وأوديإم

نحن نقبل أوامر تصنيع المعدات الأصلية وأوديإم. يمكننا تخصيص مواد الجسم، ومواد الختم، ومعيار الشفة، وساق التمديد الخاص، والرسم الخاص وعلامات الشعار وفقًا لرسم العميل أو المتطلبات الفنية. موك مرن لأوامر المشروع.

التفتيش والاختبار

يخضع كل صمام لفحص كامل النطاق قبل الشحن وفقًا لمعيار API 598.

- فحص المواد الخام الواردة: التركيب الكيميائي للمادة وفحص الخصائص الميكانيكية، وتوفير سجل تتبع المواد.

- اختبار الغلاف الهيدروستاتيكي: 1.5 مرة من الضغط المقدر لجسم الصمام وغطاء المحرك.

- اختبار تسرب المقعد: 1.1 مرة الضغط المقدر أو الماء أو وسط النيتروجين.

- الفحص البصري وفحص الأبعاد وفحص الطلاء وتشطيب السطح.

- اختبار الشهود من قبل معهد طرف ثالث مثل SGS، BV مقبول بناء على طلب العميل.

- يمكن توفير مجموعة كاملة من المستندات بما في ذلك شهادة اختبار المواد MTC وتقرير الاختبار المائي وشهادة المطابقة.

دليل التثبيت والصيانة

- قم بتنظيف خط الأنابيب جيدًا قبل التثبيت لإزالة خبث اللحام والرمل والحطام، وتجنب إتلاف سطح الختم.

- قم بتركيب الصمام في اتجاه التدفق الصحيح، وقم بربط مسامير الشفة بشكل متقاطع وبشكل متساوٍ.

- لا تبقي الصمام في وضع نصف مفتوح للتخزين لفترة طويلة أو في حالة العمل.

- للتشغيل المنتظم، قم بتشغيل دورة إغلاق الفتحة الكاملة بشكل دوري لمنع التصاق الختم.

- التحقق من وصلة الحافة والتعبئة الجذعية للتأكد من عدم وجود تسرب خارجي أثناء التفتيش الروتيني للموقع.

- استبدال أجزاء الختم البالية أثناء إيقاف التشغيل المخطط له؛ استخدم مادة الختم المطابقة لوسيط العمل الخاص بك.

- إذا كان مزودًا بمحرك، فافحص عزم دوران المحرك وحدد حالة المفتاح بانتظام.

خدمة ما بعد البيع

- فترة الضمان: ضمان لمدة 12 شهرًا من تاريخ الشحن ضد عيوب التصنيع.

- نحن نقدم الدعم الفني بما في ذلك مراجعة الرسم وتأكيد المعلمة وتوجيهات التشغيل.

- يقوم فريقنا الهندسي بالرد على الاستفسارات الفنية خلال 24 ساعة عمل.

- قطع الغيار (المقاعد، الجوانات، تعبئة الجذع) متاحة لإعادة الطلب.

-يمكن ترتيب الاستشارة الفنية في الموقع لطلبات المشاريع واسعة النطاق.

ملاحظة: لا يغطي الضمان الأضرار الناجمة عن التثبيت الخاطئ أو سوء التشغيل أو الحالة المتوسطة غير المناسبة.

المنتجات الموصى بها ذات الصلة

-صمام كروي عائم (قطعتان / 3 قطع صمام كروي من الفولاذ المقاوم للصدأ)

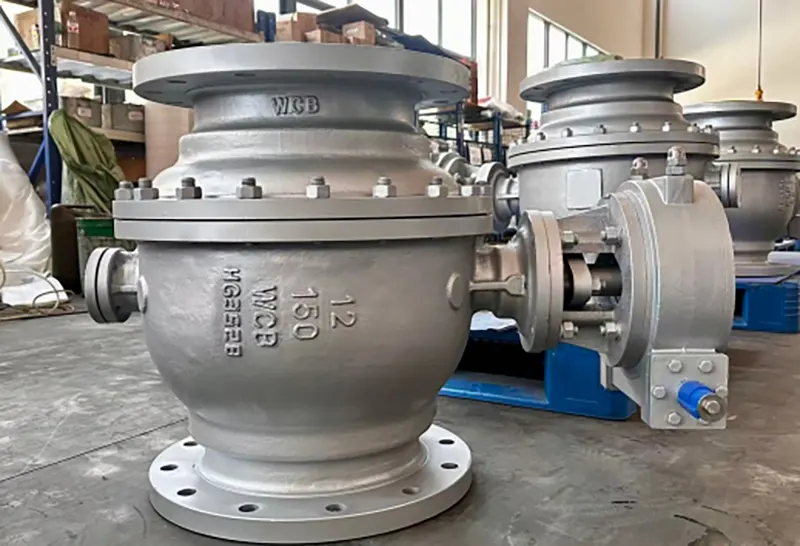

-صمام كروي ثابت من الفولاذ الكربوني WCB

-صمام كروي ثابت معزول للوسائط ذات اللزوجة العالية

-صمام كروي مع مجموعة مشغلات هوائية/كهربائية كاملة

-صمام كروي ثابت معدني محكم الغلق لخدمة درجات الحرارة العالية

قوة مصنعنا

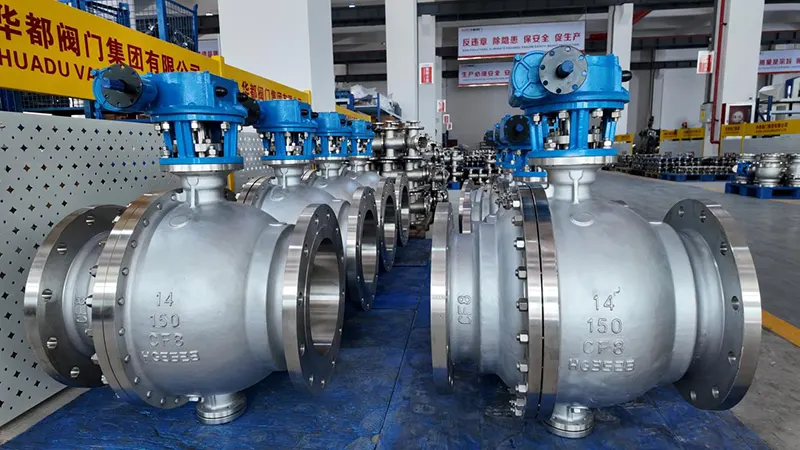

تقع Huadu Valve Group في Wenzhou China، وهي متخصصة في تصميم الصمامات الصناعية والتزوير والتصنيع والتجميع. نحن نملك خطوط إنتاج كاملة بما في ذلك ورشة الحدادة، وورشة التصنيع باستخدام الحاسب الآلي، وورشة التجميع ومختبر الاختبار المستقل. يتم الانتهاء من جميع عمليات الإنتاج الهامة داخل الشركة، ولا يتم الاستعانة بمصادر خارجية بالكامل. لدينا تجربة غنية لطلبات مشاريع النفط والغاز والبتروكيماويات وإمدادات المياه في الخارج. يتم تصدير منتجاتنا إلى جنوب شرق آسيا والشرق الأوسط وأوروبا ومناطق أخرى.

اتصل للاستفسار

من فضلك أرسل لنا متطلبات حالة العمل التفصيلية الخاصة بك بما في ذلك الحجم والضغط والوسط ودرجة الحرارة ونوع التشغيل والمتطلبات الخاصة. سيقوم فريقنا الفني بتقييم وإعداد عرض أسعار رسمي لك قريبًا. نرحب بطلب عينة والتعاون في المشروع الكبير.
