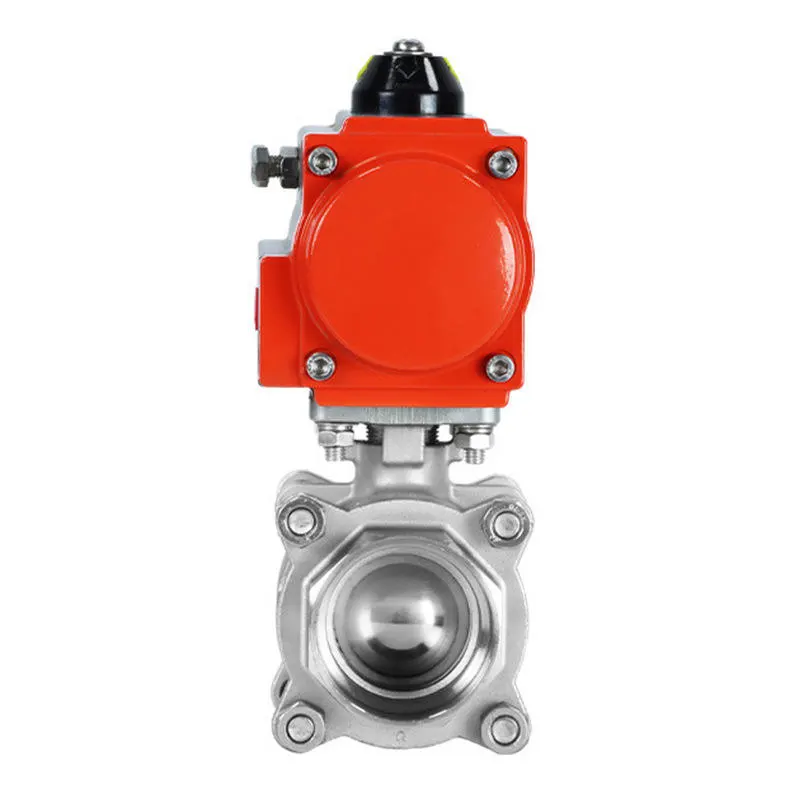

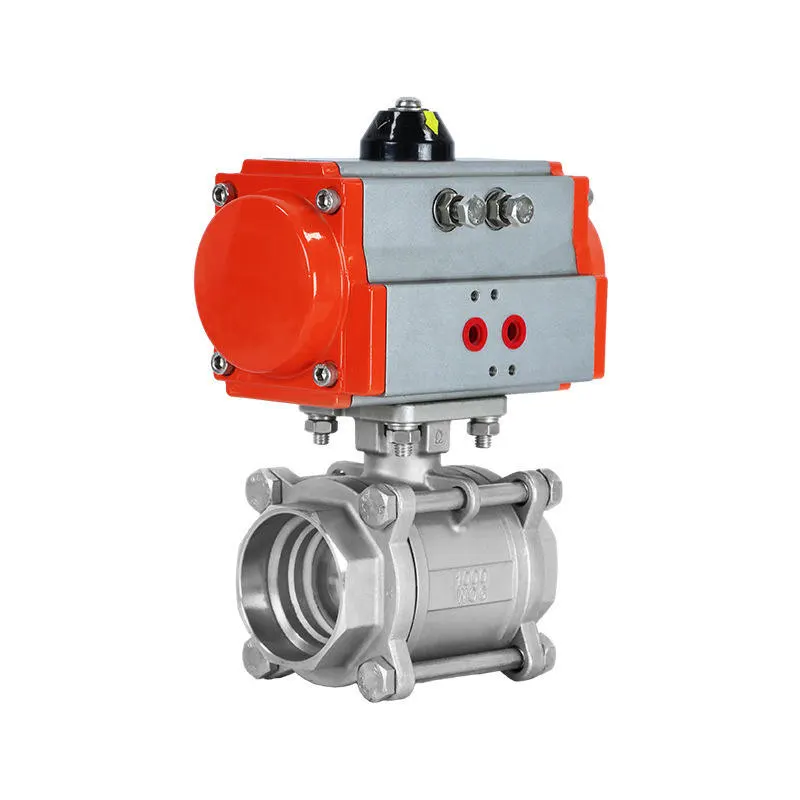

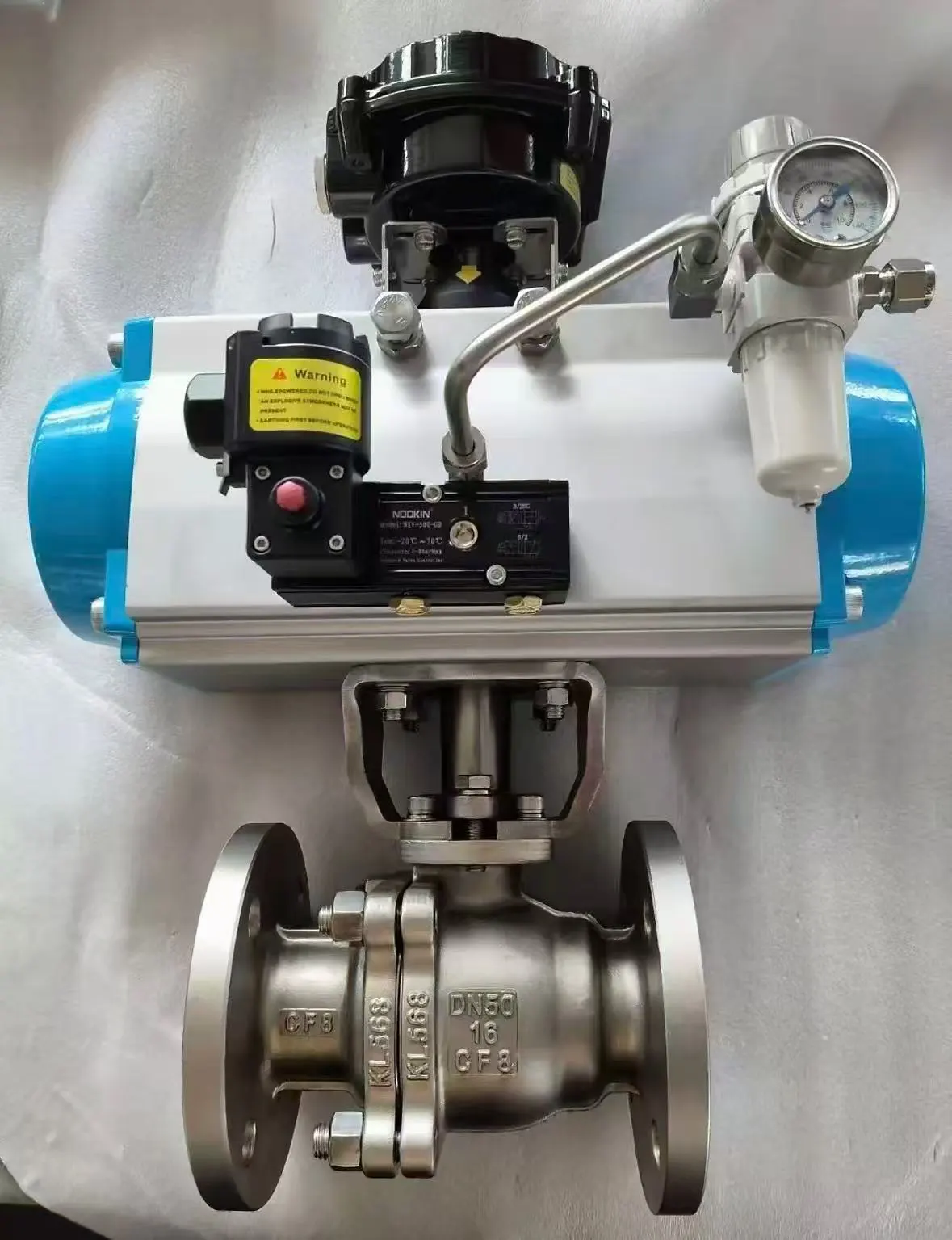

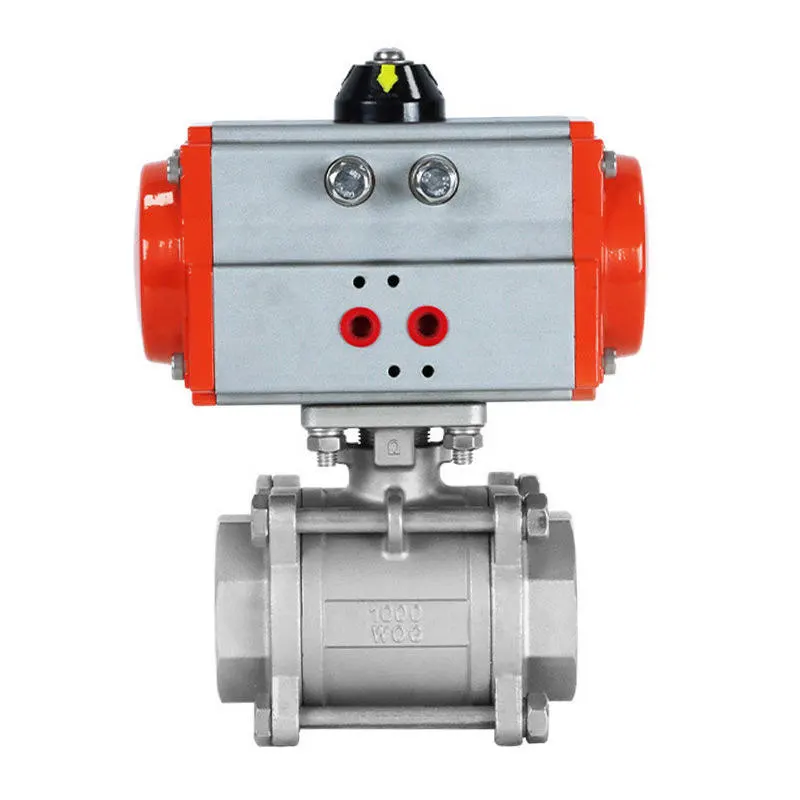

صمام كروي ذو حواف من الفولاذ المقاوم للصدأ هوائي

إن الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ الهوائي هو صمام صناعي آلي مصمم للتحكم في تدفق خط الأنابيب وإغلاقه. تم تصنيعها بواسطة Huadu Valve Group، وهي تستخدم مادة الفولاذ المقاوم للصدأ SS304 / SS316 وهي مناسبة تمامًا لظروف العمل الصناعية الأوتوماتيكية.

يتم استخدامه على نطاق واسع في خطوط الأنابيب الكيميائية المساعدة ومرافق معالجة المياه وخطوط معالجة الغاز النفطي وأنظمة الإنتاج الآلية حيث يعد التحكم الآلي ومقاومة التآكل والسلامة التشغيلية أمرًا بالغ الأهمية.

يضمن الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ التشغيل المستقر وعمر الخدمة الطويل في البيئات الصناعية الصعبة.

السمات الرئيسية

المواد الخام والمزايا الهيكلية

جسم صمام من الفولاذ المقاوم للصدأ عالي الجودة

الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ الهوائي مصنوع من مادة الفولاذ المقاوم للصدأ SS304 وSS316 الأصلية، مما يضمن:

- مقاومة فائقة للصدأ والأكسدة والتآكل للوسائط الرطبة والمالحة والتآكل الخفيف

-تجنب تراكم الصدأ وتكوين الحجم والتلوث المتوسط ​​في ظل الخدمة طويلة الأمد

- تقنية الصب والتزوير القياسية تقضي على ثقوب الرمل الداخلية وعيوب فجوة الهواء

- هيكل صلب مقاوم للضغط، مضاد للتشوه تحت التشغيل المستمر وركوب الدراجات المتكررة

- انخفاض مخاطر الفشل غير المتوقع وتقليل تكلفة استبدال المستخدم النهائي

تفتيش صارم للمواد

يتم اختبار كل دفعة من المواد الخام للتأكد من:

-تركيب كيميائي دقيق لدرجات SS304 / SS316

-لا توجد مواد معاد تدويرها أو دون المستوى المطلوب

- أداء ميكانيكي مستقر في الظروف الميدانية القاسية

فوائد محرك المحرك الهوائي

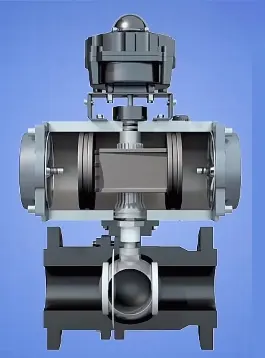

تم تجهيز الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ الهوائي بمحرك هوائي متميز، مما يوفر المزايا الأساسية التالية:

- حركة تشغيل وإيقاف بزاوية 90 درجة تعمل بالهواء، لا يتطلب التشغيل اليدوي

-دعم صمام الملف اللولبي ومفتاح الحد واتصال PLC للتحكم الآلي عن بعد

- مناسب للارتفاعات العالية وورش العمل المغلقة والمواقع الكيميائية عالية المخاطر لتجنب مخاطر السلامة اليدوية

- أداء تحويل حساس ومستقر، يتكيف مع دورات التشغيل والإيقاف المتكررة لخطوط الإنتاج الآلية

فوائد اتصال شفة القياسية

يوفر اتصال الحافة الصناعية القياسية ما يلي:

- تثبيت قوي، إحكام ممتاز وقدرة تحمل ضغط قوية لخطوط الأنابيب الثقيلة

- سهولة المحاذاة والتجميع مع حواف الأنابيب القياسية أثناء التثبيت في الموقع

- سهولة التفكيك والفحص والصيانة في إصلاح خطوط الأنابيب لاحقًا

- تصميم داخلي كامل التجويف يقلل من مقاومة التدفق ويقلل من فقدان الضغط ويضمن انتقالًا سلسًا للوسط

- متوافق تمامًا مع معايير الأنابيب الصناعية الدولية السائدة

هيكل الختم الاحترافي الأمثل

توفر تفاصيل الختم المحسنة لهذا الصمام الكروي ذو الحواف الهوائية ما يلي:

- مقعد PTFE عالي الجودة مع خاصية التشحيم الذاتي والاحتكاك المنخفض، والتبديل السلس دون خدش قلب الكرة

- تحسين تأثير الختم تحت الضغط المقدر، وتعويض التآكل البسيط الناتج عن التشغيل لفترة طويلة

- تصميم جذعي مضاد للانفجار مع تعبئة متعددة الطبقات، مما يمنع طرد الجذع والتسرب الخارجي الصغير

- يحقق قلب الكرة العائمة المصقول تركيبًا دقيقًا مع المقاعد من أجل إغلاق محكم ثنائي الاتجاه موثوق به للسائل والغاز

أوضاع أمان المحرك الاختيارية

تلبي خيارات المشغل المتعددة متطلبات السلامة المختلفة للموقع:

- مشغل هوائي مزدوج الفعل: إغلاق سريع ومتوازن للتحكم الآلي العام

- مشغل هوائي لعودة الزنبرك: إعادة الضبط التلقائي إلى وضع الفتح الكامل / الإغلاق الكامل عند فشل إمداد الهواء، مما يمنع التدفق الزائد المتوسط ​​وتلف المعدات لخطوط الغاز الكيميائية والنفطية

- غلاف المحرك الصلب المصنوع من الألومنيوم المؤكسد، خفيف الوزن، ومقاوم للتآكل لبيئة ورشة العمل المتربة والرطبة

- لوحة تثبيت قياسية ISO 5211 لسهولة المطابقة مع صمامات الملف اللولبي ومفاتيح الحد وأجهزة تحديد الموضع

المواصفات الفنية

المعلمات القياسية

الحجم: DN15-DN200 (المخزون العادي)

تصنيف الضغط: PN16 / PN25 / PN40/PN64/PN100

المواد: الفولاذ المقاوم للصدأ SS304، SS316

النوع: صمام كروي ذو حواف من الفولاذ المقاوم للصدأ هوائي

نطاق درجة الحرارة: -20 درجة مئوية ~ 180 درجة مئوية (يخضع لمواد المقعد)

عملية التصنيع

يتم إنتاج الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ الهوائي من خلال:

- صب وتزوير الفولاذ المقاوم للصدأ القياسي

- المعالجة الحرارية لخاصية المواد مستقرة

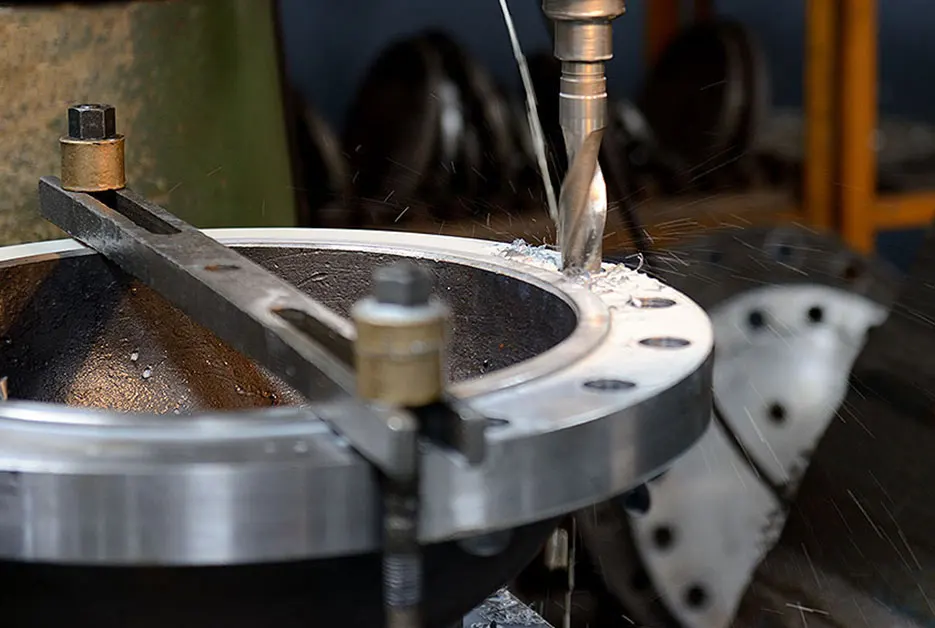

- تصنيع دقيق باستخدام الحاسب الآلي لإغلاق الأسطح ونهايات الحافة

- تجميع كامل مع ساق مضاد للانفجار ومحرك هوائي مطابق

ميزات الأداء

- أداء ممتاز ضد الصدأ والتآكل

- تصميم كامل التجويف لمقاومة التدفق المنخفض

- إغلاق محكم ثنائي الاتجاه للوسائط السائلة والغازية

- خيارات أمان متعددة للمشغل للحماية الآمنة من الفشل

- مقاومة صدمة الضغط وتأثير المطرقة المائية الناتج عن تغير التدفق المفاجئ

- مصمم لخدمة الإغلاق التلقائي لخطوط الأنابيب والتحكم في التدفق

مجالات التطبيق

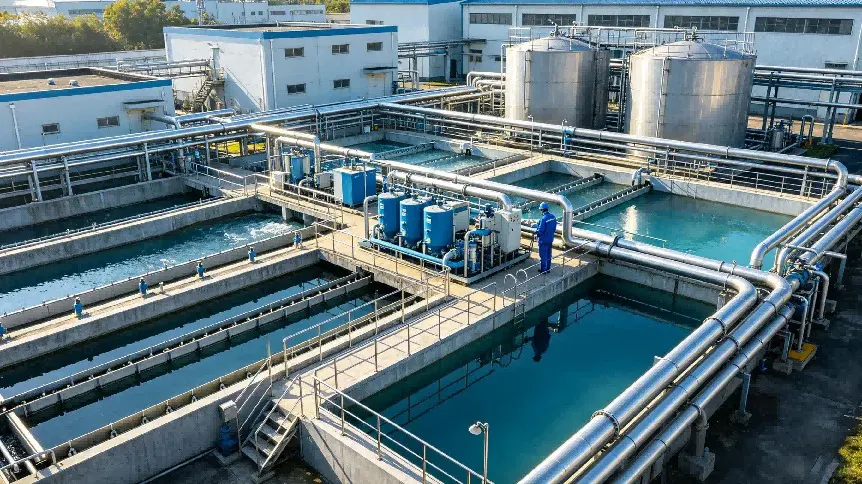

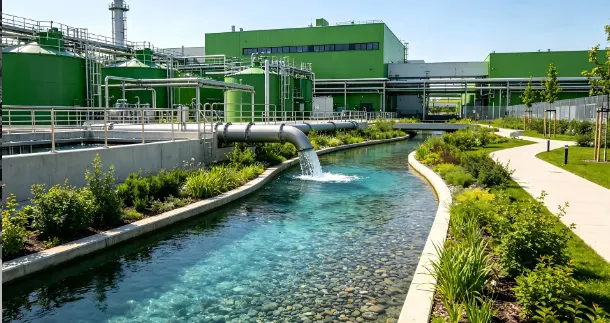

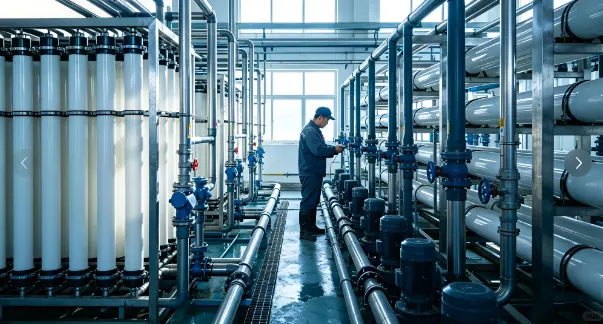

صناعة معالجة المياه

يتم استخدام الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ الهوائي على نطاق واسع في:

- مرافق معالجة المياه البلدية الآلية

- تعميم خطوط أنابيب المياه التحكم الآلي

- الأنظمة المساعدة لمعالجة مياه الصرف الصحي

- مجموعات الصمامات الأوتوماتيكية لإمداد المياه

صناعة الكيماويات والنفط والغاز

- خطوط أنابيب المعالجة الكيميائية الأوتوماتيكية

- حلقات تحكم خفيفة في السوائل المسببة للتآكل

- تجهيز الأنابيب الأوتوماتيكية لغاز النفط

- المناطق عالية الخطورة غير ملائمة للتشغيل اليدوي

الاستخدام الصناعي العام

- التحكم الآلي في خط أنابيب الإنتاج

- الورشة المغلقة وأنظمة الأنابيب عالية الارتفاع

- إنشاء خط أنابيب آلي جديد وتجديد معدات الموقع القديم

دعم الجودة ومشتريات المشروع

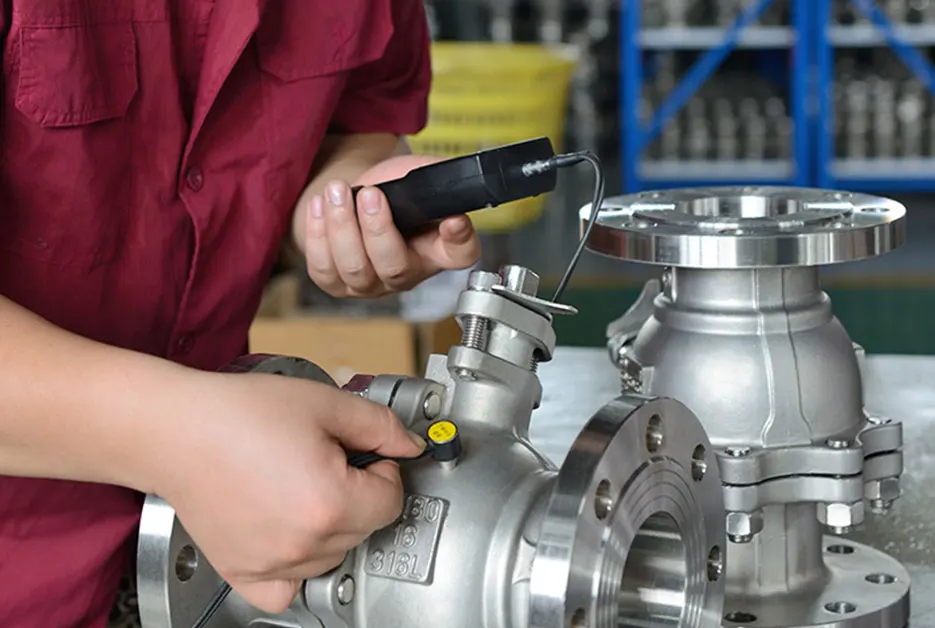

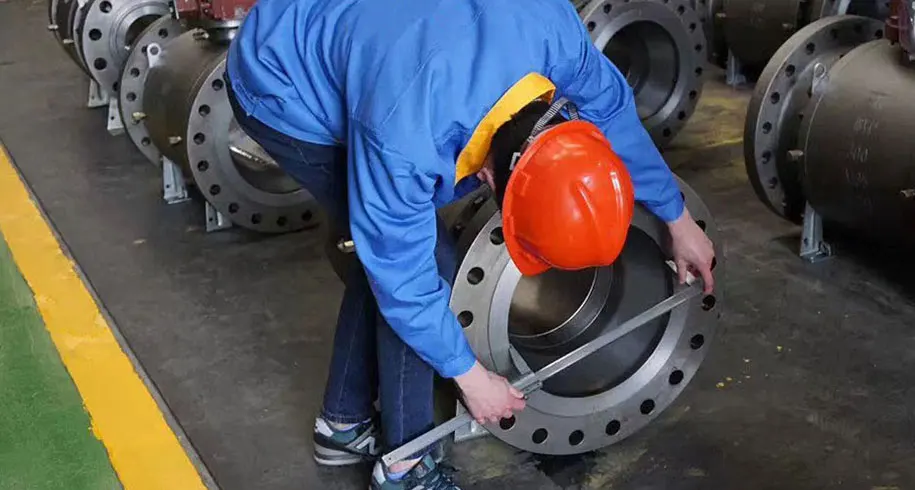

كشركة مصنعة محترفة للصمامات الصناعية حاصلة على شهادات CE وISO وAPI، فإن كل صمام كروي ذو حواف من الفولاذ المقاوم للصدأ الهوائي يمر عبر اختبارات المصنع الصارمة بما في ذلك اختبار مقاومة الضغط واختبار إحكام الغلق وفحص المظهر. يغطي نظامنا الكامل لمراقبة الجودة فحص المواد الخام، والتصنيع الدقيق، والتجميع الاحترافي، واختبار المنتج النهائي. يمكن توفير تقارير اختبار المواد ووثائق الفحص لمراجعة المشاريع الخارجية وتقديم العطاءات وقبول الموقع.

نحن ندعم خدمات التخصيص العملية لتصنيع المعدات الأصلية وتصنيع التصميم الشخصي وفقًا لدرجة حرارة العمل في الموقع والخصائص المتوسطة ومعايير الأنابيب. تشتمل العناصر القابلة للتخصيص على مادة الصمام، وفئة الضغط، ومواد الختم، وتكوين المشغل. يدعم MOQ المرن طلبات عينات الدفعات الصغيرة والمشتريات الهندسية بالجملة على نطاق واسع. يتم تصدير صماماتنا الكروية ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ الهوائية إلى الأسواق العالمية، مما نال اعترافًا ثابتًا وتعاونًا طويل الأمد من العملاء في جميع أنحاء العالم.
