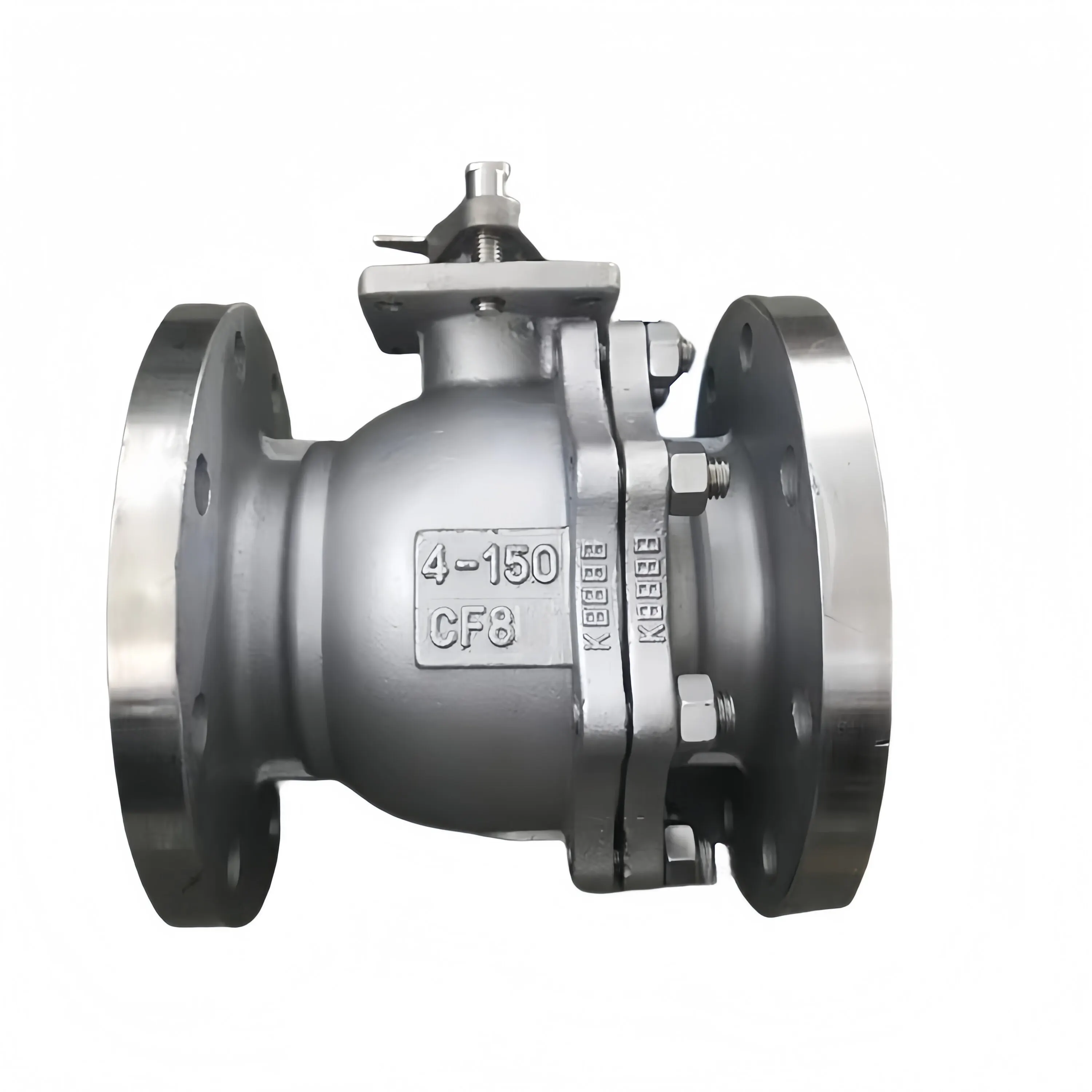

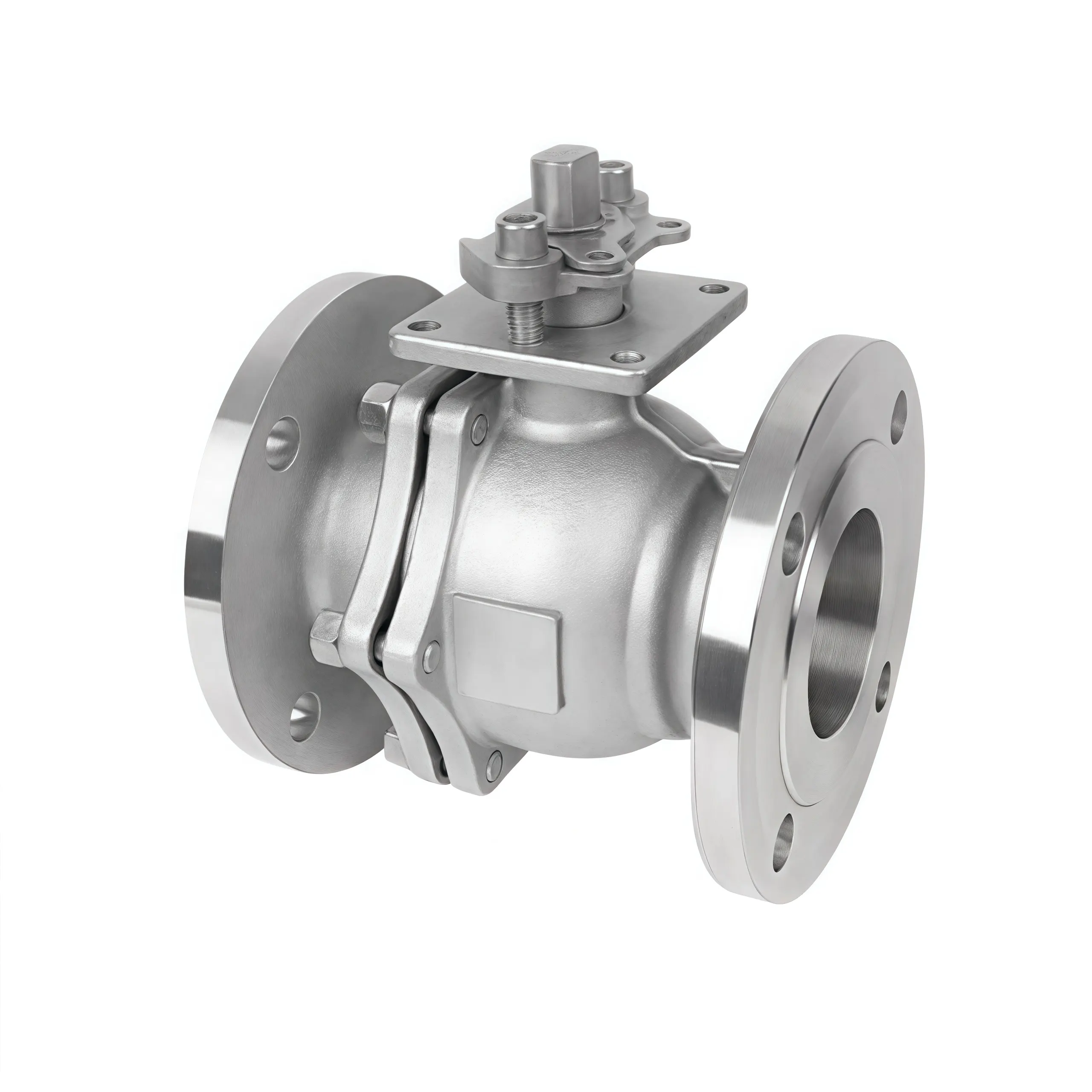

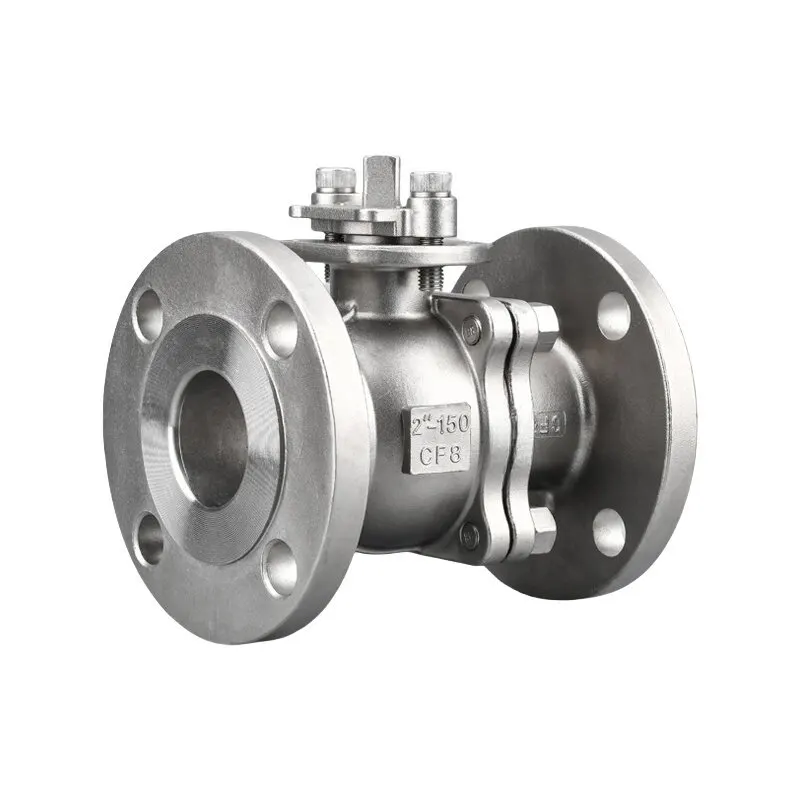

قطعة صمام كروي يدوي من الفولاذ المقاوم للصدأ

إن الصمام الكروي اليدوي المصنوع من الفولاذ المقاوم للصدأ المكون من قطعتين هو صمام صناعي متعدد الاستخدامات مصمم لإغلاق خطوط الأنابيب والتحكم في التدفق. تم تصنيعها بواسطة Huadu Valve Group، وهي تستخدم مادة الفولاذ المقاوم للصدأ SS304 / SS316 وهي مناسبة تمامًا لظروف العمل الصناعية العامة.

يتم استخدامه على نطاق واسع في مرافق معالجة المياه، وخطوط الأنابيب الكيميائية المساعدة، وخطوط معالجة المواد الغذائية والأنابيب البحرية على متن السفينة حيث تكون مقاومة التآكل والصيانة المريحة أمرًا بالغ الأهمية.

إنها تضمن التشغيل المستقر وعمر الخدمة الطويل في البيئات الصناعية الصعبة.

السمات الرئيسية

المواد الخام والمزايا الهيكلية

هيكل عملي من قطعتين

يعتمد الصمام الكروي اليدوي المصنوع من الفولاذ المقاوم للصدأ المكون من قطعتين تصميمًا منقسمًا مكونًا من قطعتين، مما يوفر هذه المزايا الأساسية:

- سهولة التفكيك للفحص واستبدال قطع الغيار دون إزالة الصمام بالكامل من خط الأنابيب

- يمكن الوصول إلى الكرة والمقاعد والساق بعد فك مسامير التوصيل، مما يوفر وقت الصيانة الروتينية

- وزن إجمالي معقول، وأخف وزنًا من الصمامات الكروية المصبوبة ذات الحواف الكاملة لسهولة التعامل والتركيب

- تمنع مسامير الجسم ذات عزم الدوران بالتساوي تسرب المفصل تحت تقلبات الضغط العادي

-دعم استبدال المكونات الداخلية المستقلة بدلاً من التخلص الكامل من الصمام عند تآكل المقعد

هيكل من الفولاذ المقاوم للصدأ عالي الجودة

الصمام الكروي اليدوي المصنوع من الفولاذ المقاوم للصدأ المكون من قطعتين مصنوع من خيارات الفولاذ المقاوم للصدأ SS304 وSS316، مما يضمن:

- أداء فائق ضد الصدأ والتآكل في المناطق المحيطة الرطبة والمالحة والتآكل الخفيف

- لا توجد بقايا صدأ لتلويث الوسائط المتدفقة لخطوط الأنابيب الصحية والمتعلقة بالمياه

- تقليل عيوب الصب الداخلية لأداء مضاد للتشقق والتشوه في ظل ركوب الدراجات المتكرر

- انخفاض الأعطال غير المخطط لها ونفقات الاستبدال على المدى الطويل

تفتيش صارم للمواد

يتم اختبار كل دفعة من المواد الخام للتأكد من:

- تركيب دقيق للمواد لدرجات SS304 / SS316

- لا يوجد مواد معاد تدويرها أو دون المستوى المطلوب

- أداء ميكانيكي مستقر للتشغيل الميداني المستمر

فوائد تشغيل مقبض الرافعة اليدوي

توفر وصلة مقبض رافعة الصمام الكروي اليدوية المكونة من قطعتين من الفولاذ المقاوم للصدأ ما يلي:

- تشغيل بسيط عند إيقاف التشغيل بزاوية 90 درجة، لا حاجة إلى طاقة أو إمداد بالهواء المضغوط

- تعليقات واضحة على الموقف البصري للحكم السريع على الحالة في الموقع

- جهاز قفل اختياري لإدارة السلامة ضد العبث

- لوحة تثبيت قياسية ISO 5211 لتعديل المشغل لاحقًا دون تعديل الجسم

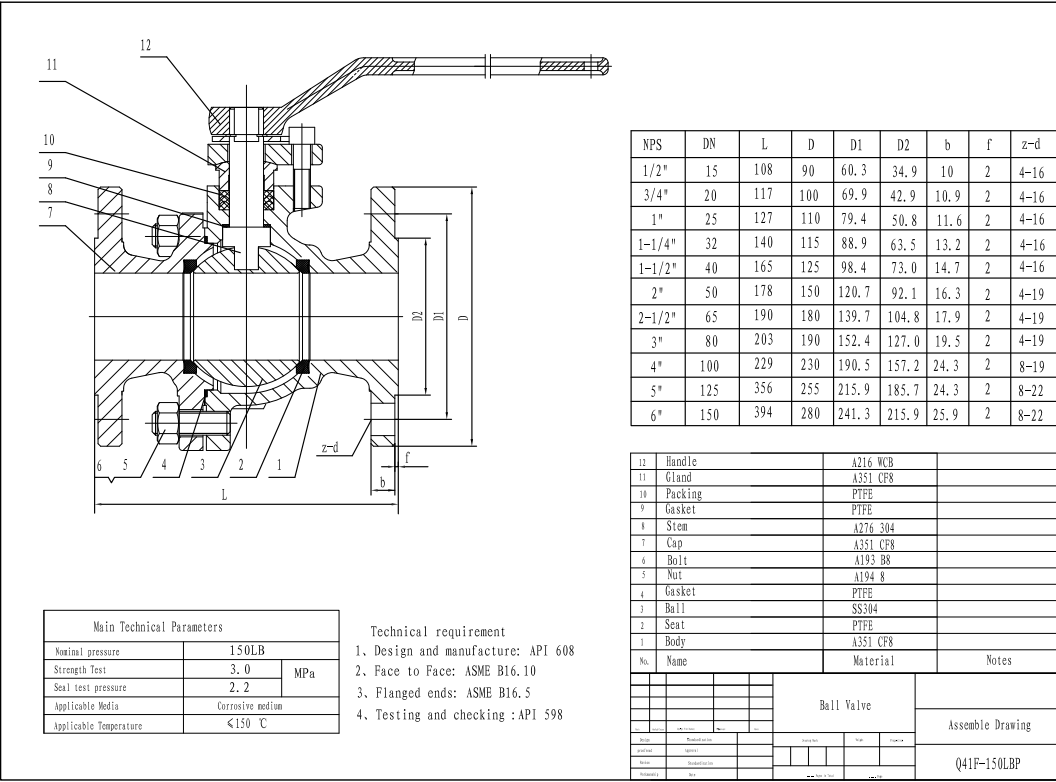

المواصفات الفنية

المعلمات القياسية

الحجم: DN15-DN100 (المخزون العادي)

تصنيف الضغط: PN16 / PN25 / PN40/PN64/PN100

المواد: الفولاذ المقاوم للصدأ SS304، SS316

نطاق درجة الحرارة: -20 درجة مئوية إلى 180 درجة مئوية (يخضع لمواد المقعد)

عملية التصنيع

- صب الفولاذ المقاوم للصدأ بدقة

- المعالجة الحرارية لخاصية المواد مستقرة

- التصنيع باستخدام الحاسب الآلي الدقيق لختم الأسطح

- تجميع كامل مع هيكل جذعي قياسي مقاوم للنفخ

ميزات الأداء

- سطح داخلي أملس لتجنب تراكم القشور

- أداء منع التسرب صفر مع مقاعد PTFE

- تفجير الجذع المضاد كتكوين أمان قياسي

- مقاومة المطرقة المائية وصدمة الضغط المفاجئة

- مصممة لخدمة العزل الكامل الفتح / الإغلاق الكامل

مجالات التطبيق

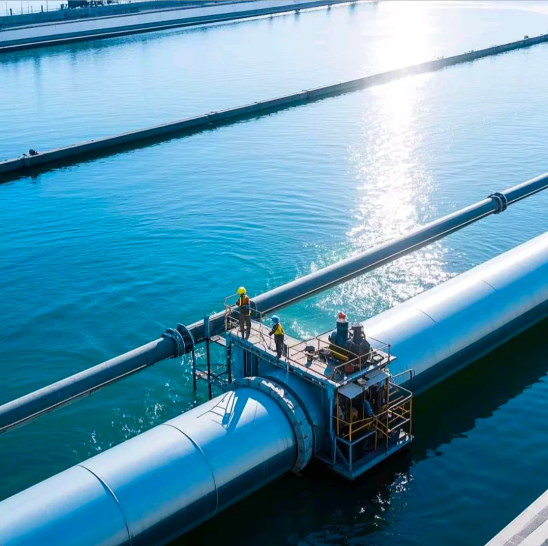

صناعة معالجة المياه

يتم استخدام الصمام الكروي اليدوي المصنوع من الفولاذ المقاوم للصدأ المكون من قطعتين على نطاق واسع في:

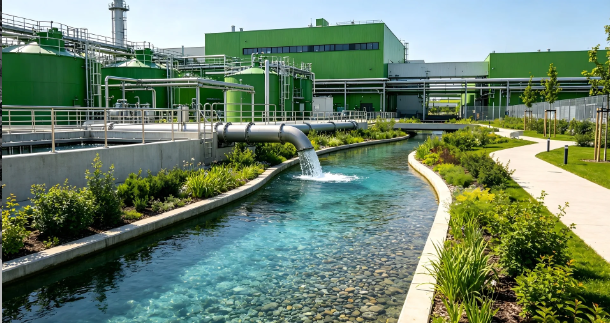

- مرافق معالجة المياه البلدية

- أنابيب مياه الخدمة النظيفة

- تعميم أنابيب نظام المياه

- المعدات المساعدة لإمدادات المياه

الصناعة الكيميائية

- خطوط الأنابيب الكيميائية المساعدة

- أنظمة التحكم في السوائل خفيفة التآكل

- خطوط المعالجة الصحية والغذائية

الاستخدام الصناعي العام

- خطوط الأنابيب المساعدة لورشة صغيرة

- نقاط عزل احتياطية

- أنظمة الأنابيب البحرية على متن السفينة

- إنشاء خطوط أنابيب جديدة وتجديد معدات الموقع القديم

دعم الجودة ومشتريات المشروع

كصانع صمامات محترف حاصل على شهادات CE وISO وAPI، فإن كل صمام كروي يدوي من الفولاذ المقاوم للصدأ مكون من قطعتين يمر عبر اختبار الضغط واختبار الختم قبل الشحن. تشمل مراقبة الجودة الداخلية لدينا فحص المواد الخام وفحص صب الجسم والتجميع واختبار الأداء النهائي. يمكن توفير تقارير اختبار المواد ووثائق الفحص لسجلات المشروع أو استخدام العطاء. حتى طلبات كمية العينة تتلقى فحصًا كاملاً للمصنع.

نحن ندعم تخصيص OEM وتصنيع التصميم الشخصي وفقًا لظروف موقع العميل. تشمل الخيارات المتاحة درجات مختلفة من الفولاذ المقاوم للصدأ، وفئات الضغط، ومواد الختم، والوصلات النهائية، وهياكل مقبض القفل. يدعم MOQ المرن اختبار العينات وأوامر التخزين ومشتريات المشاريع كبيرة الحجم. يتم تصدير الصمامات الكروية المصنوعة من الفولاذ المقاوم للصدأ اليدوية المكونة من قطعتين إلى جميع أنحاء العالم وتحصل على طلبات متكررة من العملاء الصناعيين العالميين.

كيف يعمل تشغيل المقبض اليدوي للتحكم اليومي في خطوط الأنابيب؟

يستخدم هذا الصمام الكروي اليدوي المصنوع من الفولاذ المقاوم للصدأ والمكون من قطعتين مقبضًا بسيطًا للتشغيل والإيقاف بزاوية 90 درجة. لا يوجد مصدر هواء، ولا حاجة إلى مصدر طاقة على الإطلاق. وهذه ميزة كبيرة للمواقع التي لا تحتوي على طاقة أو بنية تحتية للهواء المضغوط. يمكن للمشغلين التبديل بسرعة بين الأوضاع المفتوحة بالكامل والمغلقة بالكامل. يُظهر المقبض أيضًا تعليقًا واضحًا على الموضع: المحاذاة مع الأنبوب تعني الفتح، والتقاطع مع الأنبوب يعني الإغلاق. يمكن للناس معرفة حالة الصمام في لمحة. يناسب المواقع التي لا تحتاج فيها إلى جهاز تحكم عن بعد تلقائي. تفضل العديد من ورش العمل الصغيرة وخطوط الأنابيب المساعدة ونقاط العزل الاحتياطية الصمامات اليدوية بسبب معدل فشلها المنخفض. يمكن أيضًا تزويد المقبض بجهاز قفل إذا كان العملاء بحاجة إلى حماية ضد العبث لإدارة السلامة. نحتفظ أيضًا بلوحة التثبيت ISO 5211 في معظم الوحدات. إذا أراد المستخدمون إضافة مشغلات هوائية أو كهربائية لاحقًا، فلن تكون هناك حاجة إلى تعديل إضافي على جسم الصمام نفسه.
